Fittings aus Messing vernickelt

Winkel 90° AGxIG

Außengewinde konisch

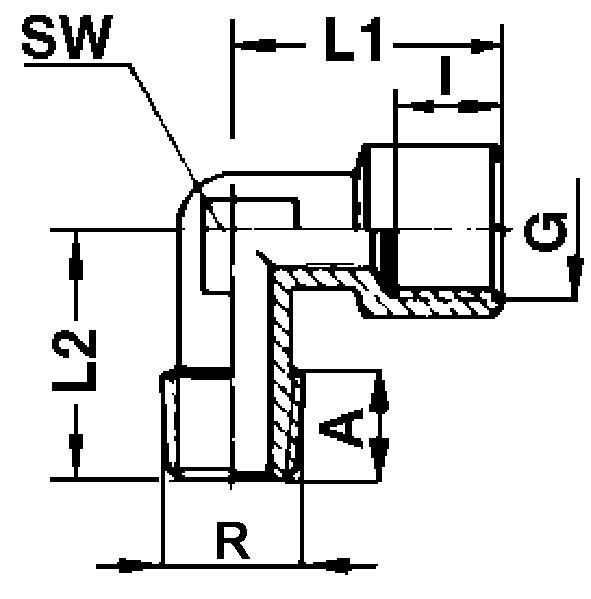

Art.-Nr. Typ      R     G SW L1 L2 A I
41104601 202M-M5K-M5 9 11,5 11,0 4,0 4,0
41104611 202M-1/8K-1/8 10 19,5 18,0 8,5 8,0
41104621 202M-1/4K-1/4 12 25,5 25,0 8,5 10,0
41104631 202M-3/8K-3/8 16 28,0 27,0 10,5 11,0
41104641 202M-1/2K-1/2 20 34,0 33,0 14,5 13,0
41104651 202M-3/4K-3/4 27 23,0 36,5 16,5 14,5
41104661 202M- 1 K - 1 30 39,0 45,0 19,0 16,8



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium: Wasser, Oel, Druckluft
Material: Messing vernickelt
Druck: 1/8"    -0.99 bar ~ 150 bar
1/4"    -0.99 bar ~ 100 bar
3/8"    -0.99 bar ~ 75 bar
1/2"    -0.99 bar ~ 50 bar
3/4"    -0.99 bar ~ 85 bar
 1”      -0.99 bar ~ 80 bar
max. Temperatur: + 300 °C
Gewinde: BSP zylindrisch ISO 228 Klasse A
BSP konisch     ISO 7.1, BS 21, DIN 2999
Metrisch ISO R/262
