Edelstahl-Kupplungen Nw 5,0

Edelstahl-Minikupplungen NW 5,0 = 20mm² einseitig absperrend

  • Material:
    • Edelstahl 1.4305
    • Kugeln/Stifte: Edelstahl 1.4401
    • Federn: Edelstahl 1.4310
    • Dichtungen: FKM/Viton (EPDM und NBR lieferbar)
  • Medium: neutrale und aggressive Medien (Resistenz der Dichtungen beachten!)
  • Temperatur: -15 bis +200°C
  • Druck: 0- 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
  • Gewinde: BSPP zylindrisch (DIN ISO 228)

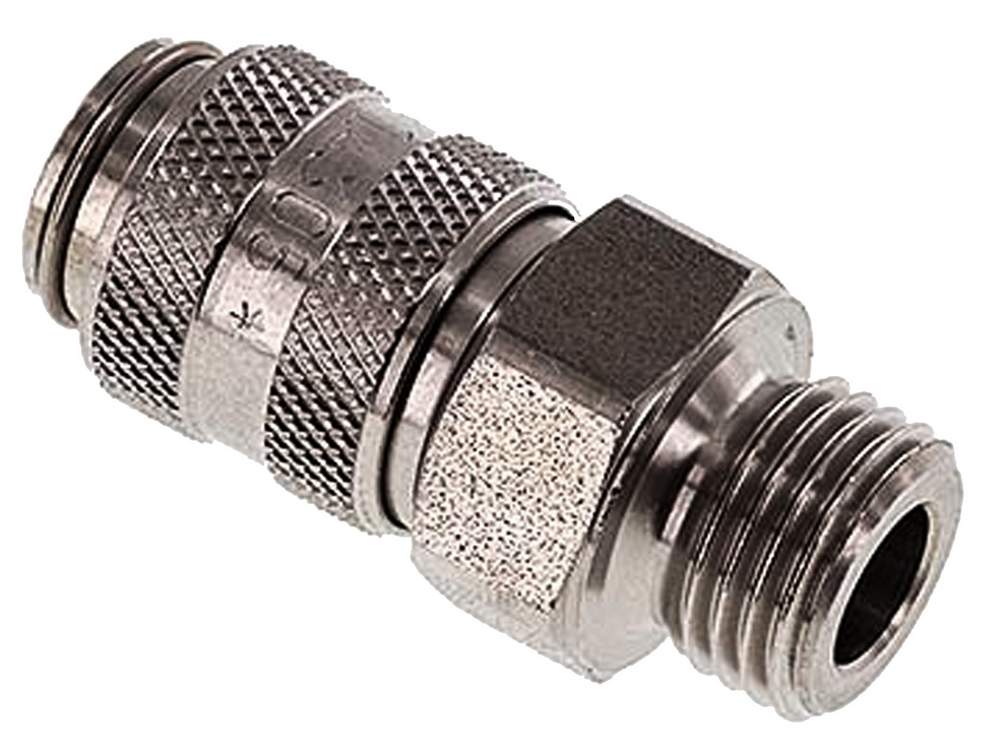

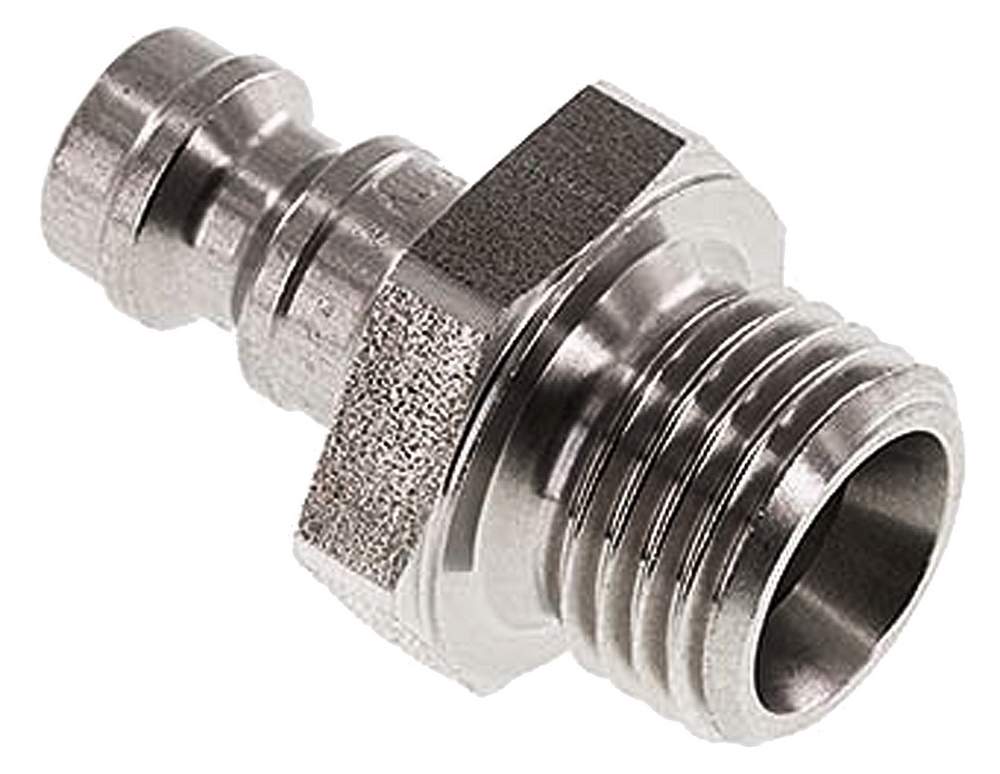

Kupplungsdose, Nw 5,0 mit Außengewinde Edelstahl 1.4305

pf-kd5a2_50_2



Art.-Nr. Typ G SW D1 L   A
442/31011E KD5-E-1/8a 14 16 36   7
442/31021E KD5-E-1/4a 17 16 38   9
442/31031E KD5-E-3/8a 19 16 38   9
tmb_Zp-kd-a

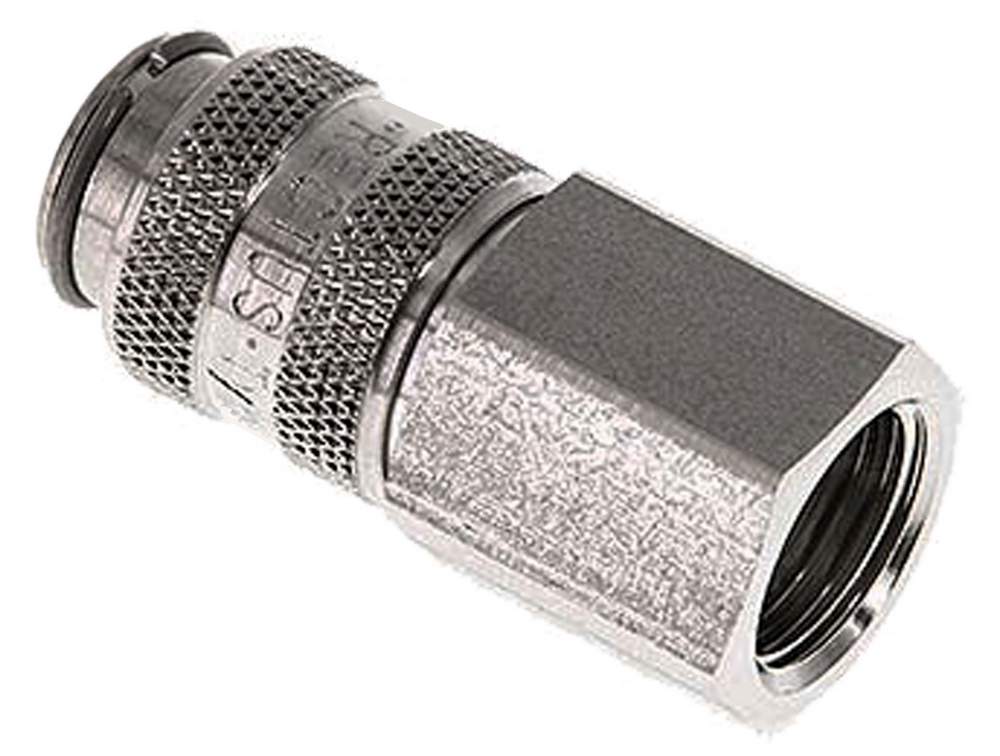

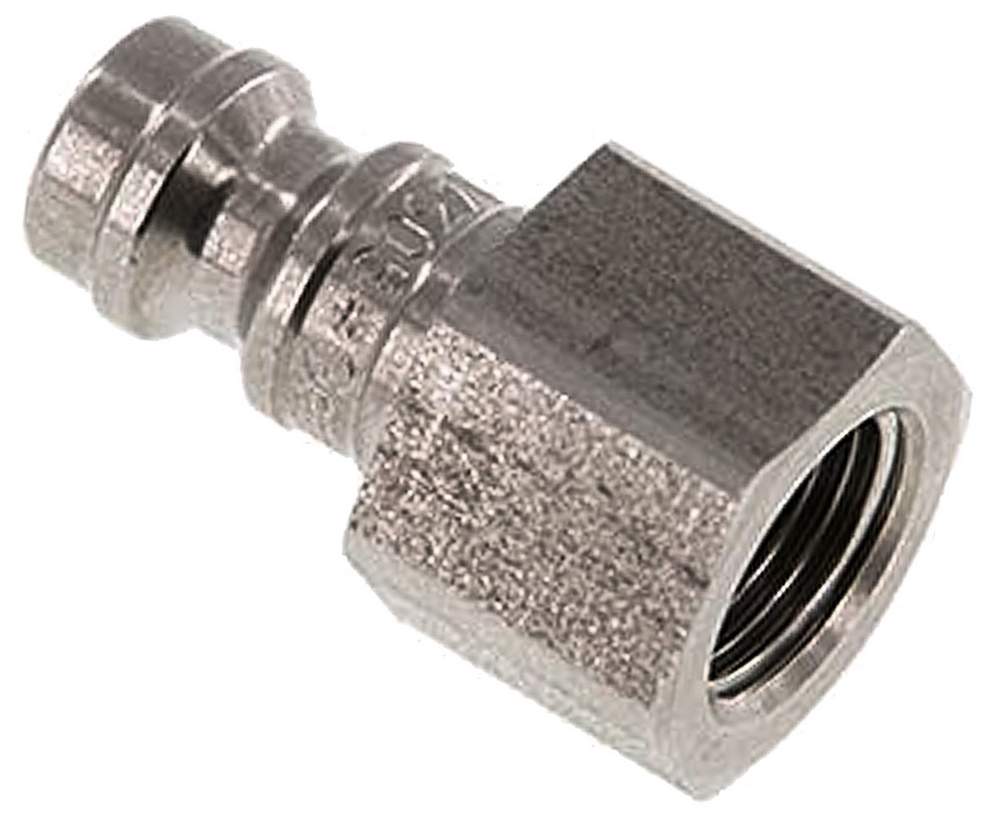

Kupplungsdose, Nw 5,0 mit Innengewinde Edelstahl 1.4305

pf-kd5i2_50_2



Art.-Nr. Typ G SW D1 L   I
442/31111E KD5-E-1/8i 14 16 36   9
442/31121E KD5-E-1/4i 17 16 38   9
442/31131E KD5-E-3/8i 19 16 38   7
tmb_ZP-KD-I

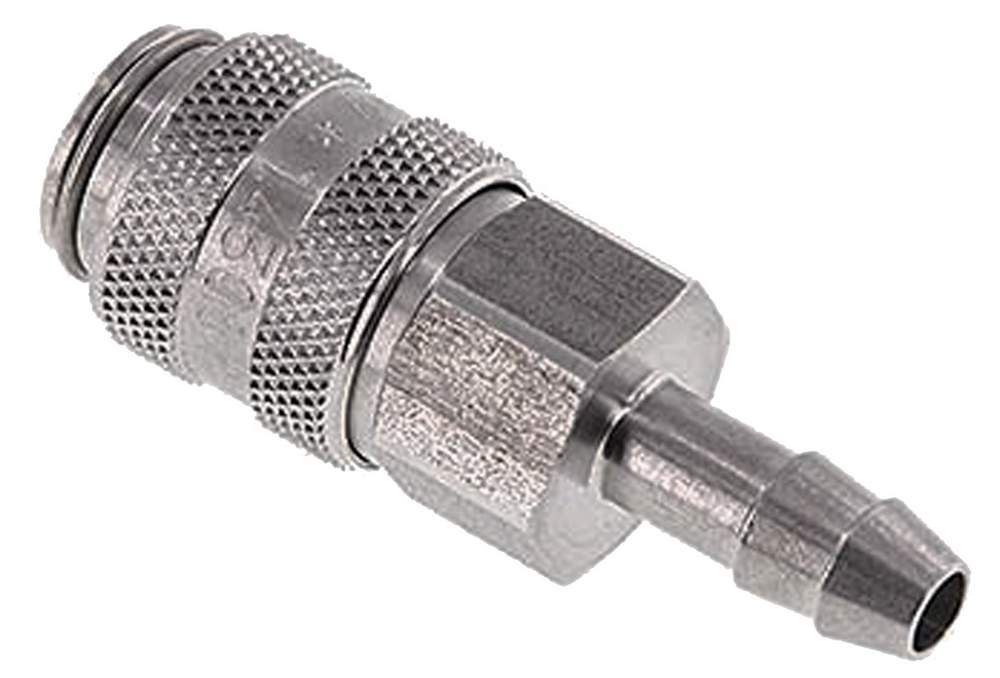

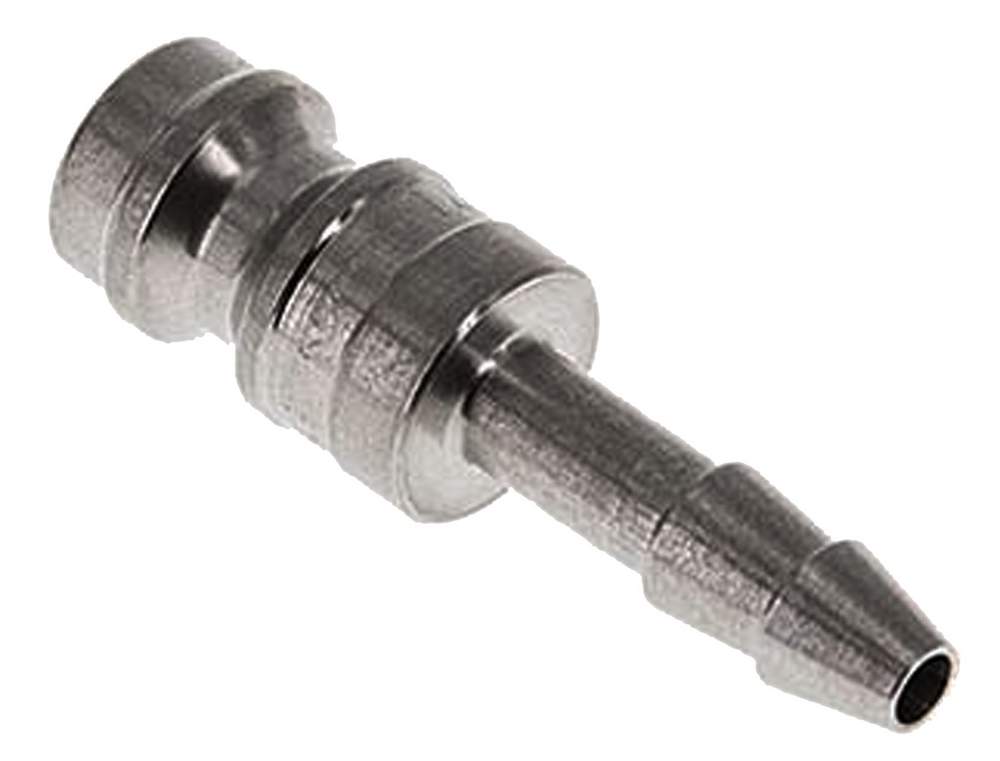

Kupplungsdose, Nw 5,0 mit Tülle Edelstahl 1.4305 d = Schlauch-Innendurchmesser

pf-kd5t2_50_2



Art.-Nr. Typ d SW D1 L L1 C
442/31211E KD5-E-T04 14 16 46 17 5
442/31231E KD5-E-T06 14 16 46 17 7
442/31261E KD5-E-T09 14 16 46 17 10
tmb_ZP-KD-T

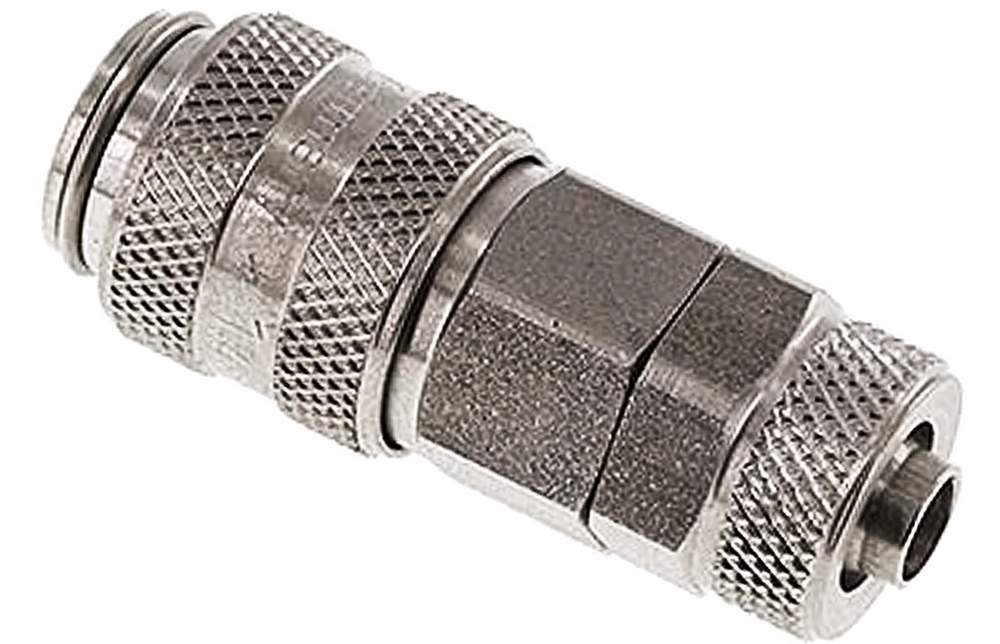

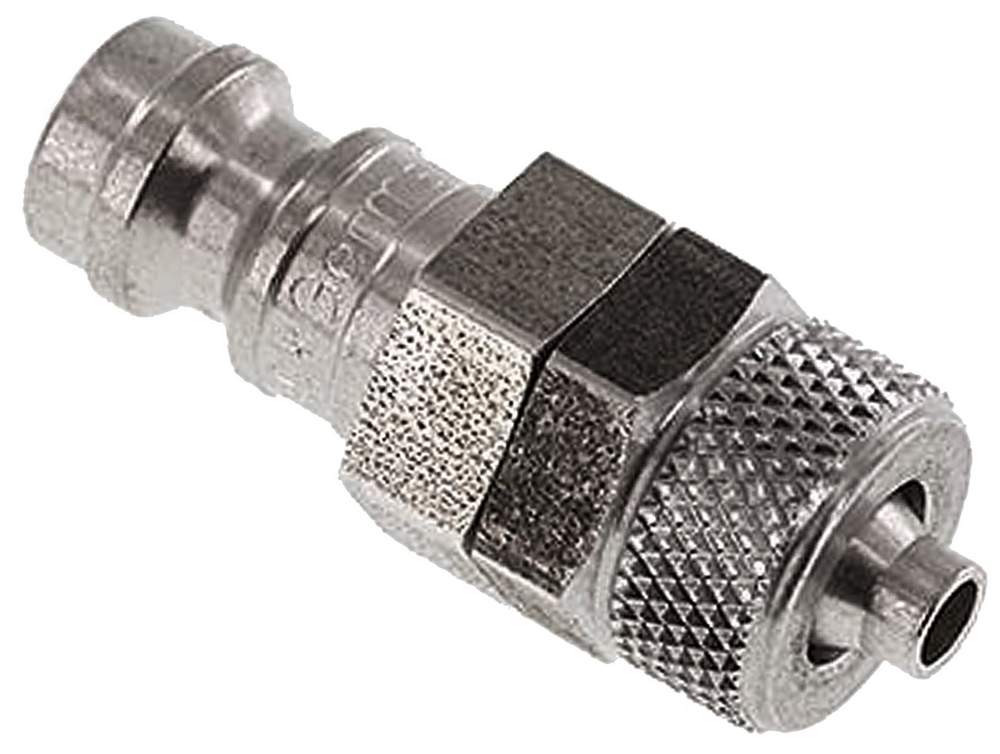

Kupplungsdose, Nw 5,0 mit Verschraubung Edelstahl 1.4305

pf-kd5m2_50_2



Art.-Nr. Typ D/d SW D1 L L1 G
442/31311E KD5-E-6/4 14 16 41 13 M10x1
442/31321E KD5-E-8/6 14 16 41 13 M12x1

d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser
tmb_ZP-KD-M

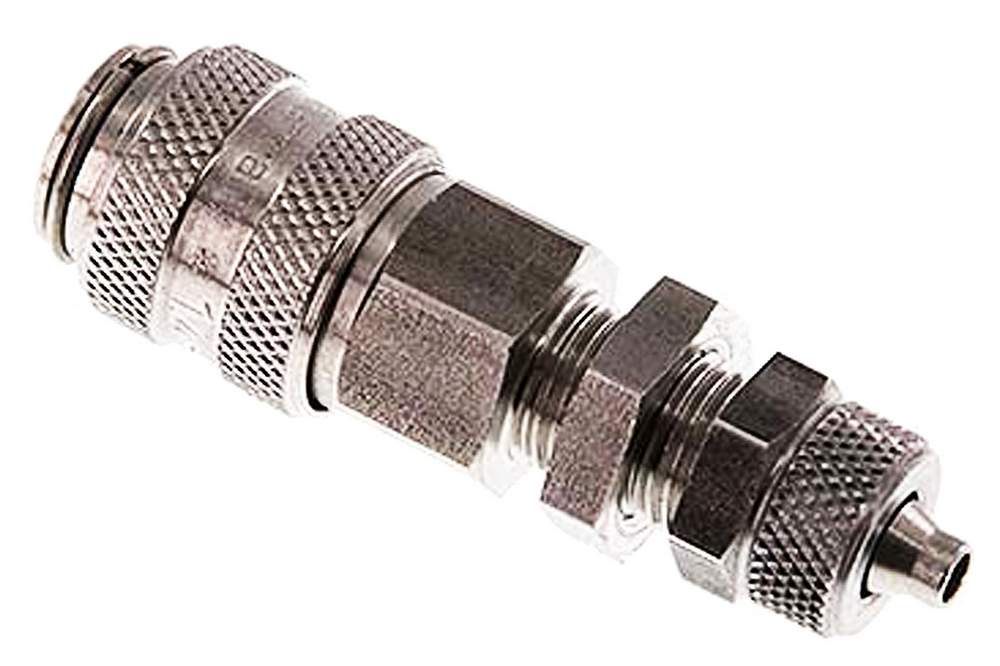

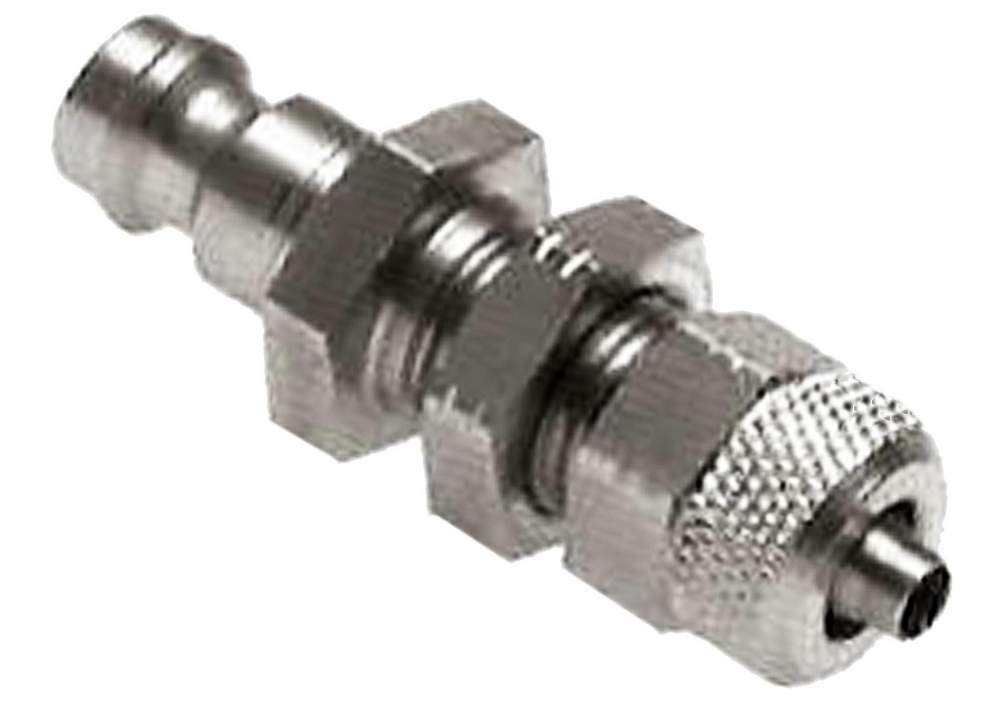

Kupplungsdose, Nw 5,0 mit Verschraubung und Schottverschraubung Edelstahl 1.4305

pf-kd5sv2_50_2



Art.-Nr. Typ D/d G SW/1 L L1 L2 D1 B
442/313111E KD5-E-6/4SV-M10x1 14 54 18 7 16 4
442/313211E KD5-E-8/6SV-M12x1 17 54 18 7 16 4

d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser
tmb_Zp-kd-sv
