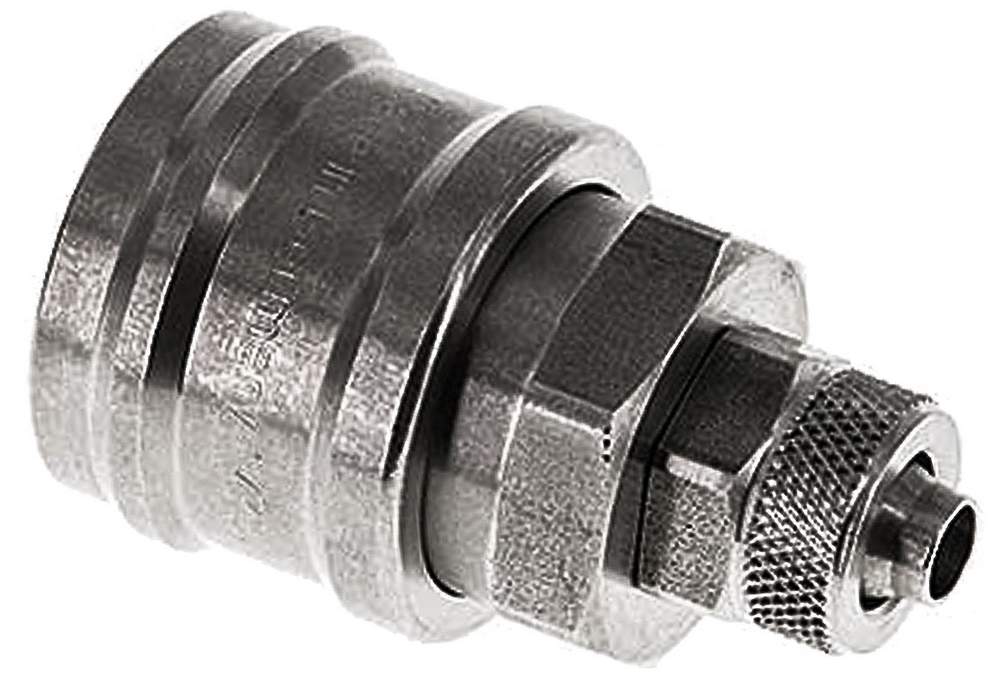

Edelstahl-Standardkupplungen NW 7,2 = 40mm² einseitig absperrend
(techn. Daten siehe bei Nw 5,0)

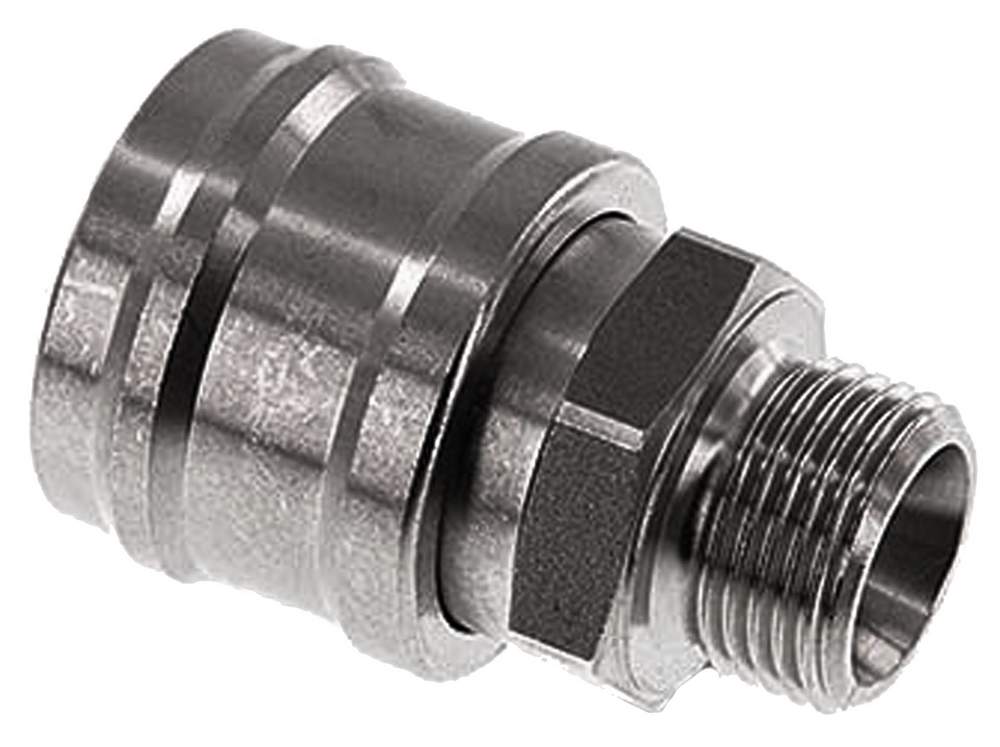

Kupplungsdose, Nw 7,2 mit Außengewinde Edelstahl 1.4305

pf-KD7Ea_50_2



Art.-Nr. Typ G SW L   A D1
442/33021E KD7-E-1/4a 22 43   9 27
442/33031E KD7-E-3/8a 22 43   9 27
442/33041E KD7-E-1/2a 22 46   12 27
tmb_zp-KD7Ea

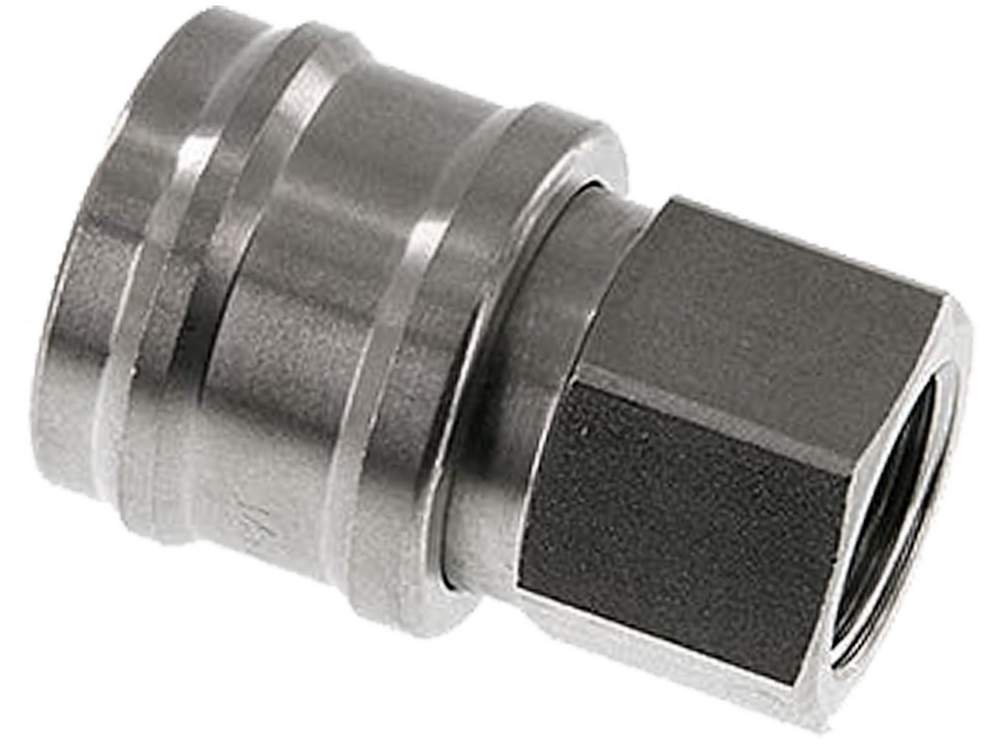

Kupplungsdose, Nw 7,2 mit Innengewinde Edelstahl 1.4305

pf-KD7Ei_50_2



Art.-Nr. Typ G SW L   I D1
442/33121E KD7-E-1/4i 22 43   9 27
442/33131E KD7-E-3/8i 22 43   9 27
442/33141E KD7-E-1/2i 24 46   12 27
tmb_zp-KD7i

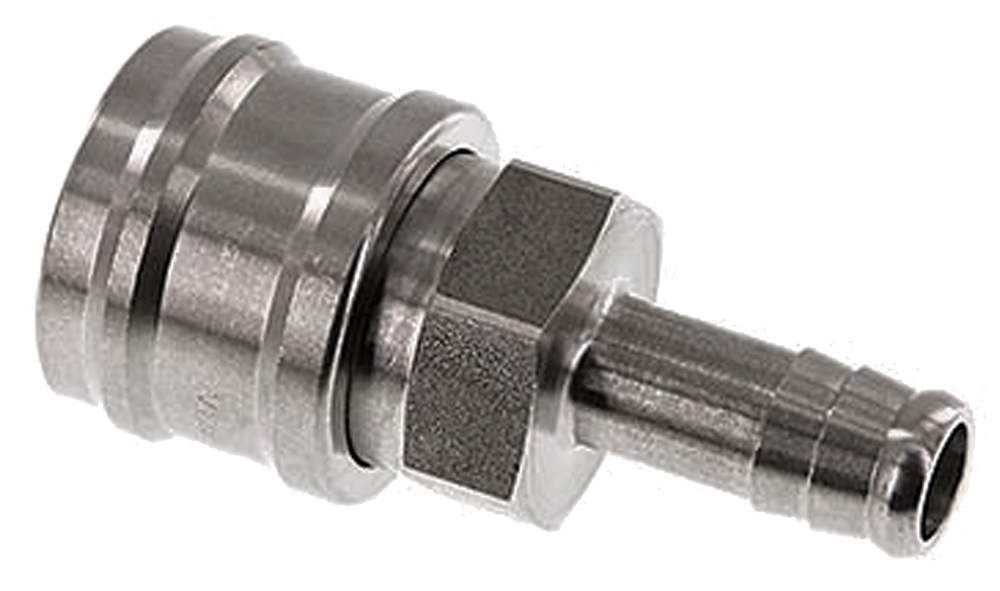

Kupplungsdose, Nw 7,2 mit Tülle Edelstahl 1.4305

pf-KD7ET_50_2



Art.-Nr. Typ d SW L L1 C D1
442/33231E KD7-E-T06 21 60 25 7,3 27
442/33261E KD7-E-T09 21 60 25 10,3 27
442/33271E KD7-E-T10 21 60 25 11,3 27
442/33291E KD7-E-T13 21 60 25 14,3 27

d = Schlauch-Innendurchmesser

tmb_zp-KD7ET

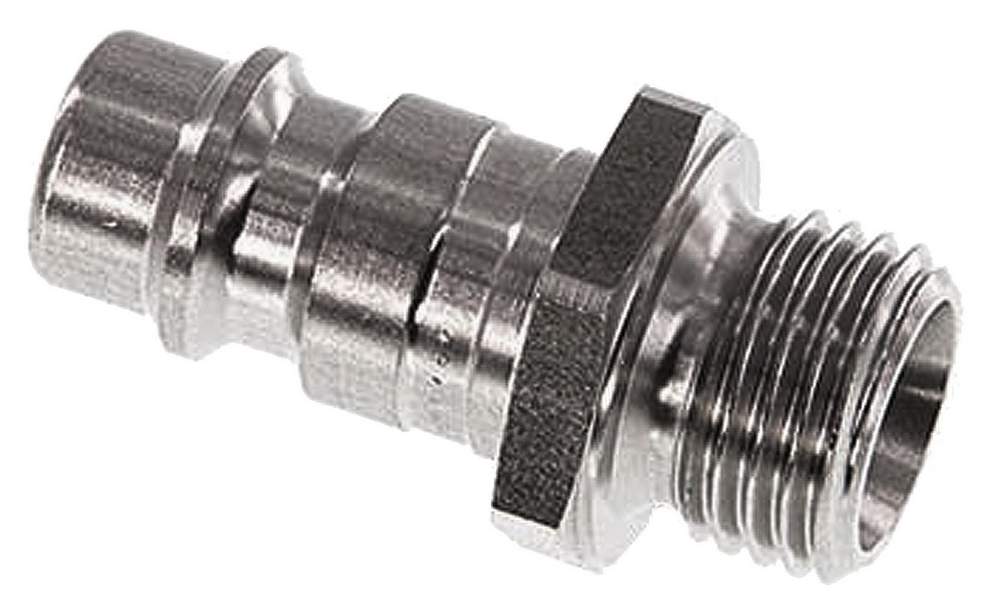

Kupplungsstecker, Nw 7,2 mit Außengewinde Edelstahl 1.4305

pf-ks7a2_50_2



Art.-Nr. Typ G SW L L1 d2 A
442/33510E KS7-E-1/8a 14 31 20 12 7
442/33520E KS7-E-1/4a 17 33 20 12 9
442/33530E KS7-E-3/8a 19 33 20 12 9
442/33540E KS7-E-1/2a 22 38 20 12 12
tmb_ZP-KS-A

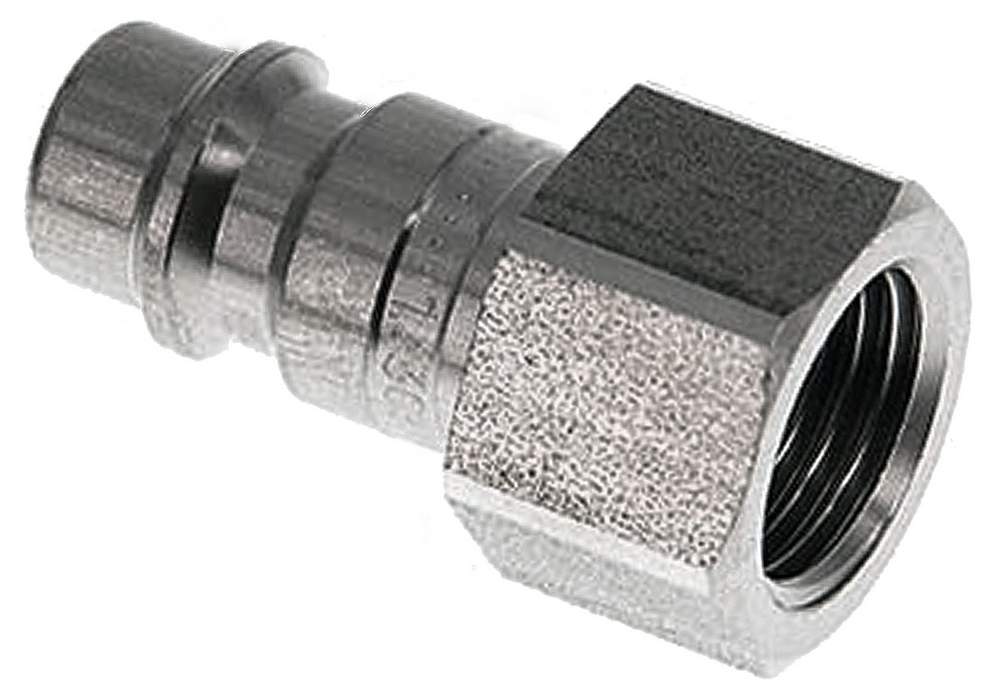

Kupplungsstecker, Nw 7,2 mit Innengewinde Edelstahl 1.4305

pf-ks7i2_50_2



Art.-Nr. Typ G SW L L1 d2 I
442/33611E KS7-E-1/8i 14 30 20 12 7
442/33621E KS7-E-1/4i 17 33 20 12 10
442/33631E KS7-E-3/8i 19 33 20 12 10
442/33641E KS7-E-1/2i 24 36 20 12 12



tmb_ZP-KS-I

Kupplungsstecker, Nw 7,2 mit Tülle Edelstahl 1.4305

pf-ks7t2_50_2



Art.-Nr. Typ d C L L1 L2 d2 d3
442/33711E KS7-E-T04 5,5 48 11 25 12 12
442/33731E KS7-E-T06 7,4 48 11 25 12 12
442/33761E KS7-E-T09 10,3 48 11 25 12 12
442/33791E KS7-E-T13 14,3 48 19,5 25 12 15

d = Schlauch-Innendurchmesser

tmb_ZP-KS-T

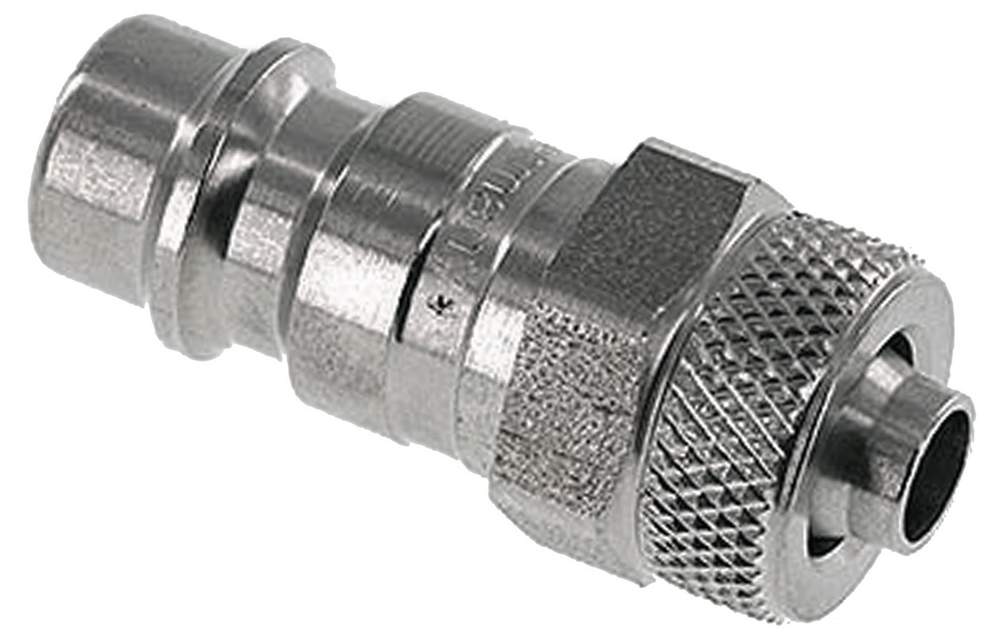

Kupplungsstecker, Nw 7,2 mit Verschraubung Edelstahl 1.4305

pf-ks7m2_50_2



Art.-Nr. Typ D/d   L L1 L2 d2 SW
442/33811E KS7-E-6/4   34 20 13 12 -
442/33821E KS7-E-8/6   34 20 13 12 -
442/33831E KS7-E-10/8   42 20 17 12 19

d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser

tmb_ZP-KS-M1
