• Einsatzbereich: Dentalbereich, Textilmaschinen, Medizintechnik, Roboter, Schulsysteme, Meß- und Regeltechnik, Labortechnik, Chemie, Blutdruckmeßgeräte, Rauchanalysegeräte kleinere Druckluftwerkzeuge, Fluidik, Schmiersysteme
  • Material:
    • Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Ms blank (vern.)
    • Federn, Sprengring: Edelstahl 1.4310
    • Kugeln: Edelstahl 1.4034
    • Dichtungen: NBR (Perbunan)
    • Dichtringe (Außengewinde):PVC
  • Medium: Druckluft, Wasser und andere neutrale Medien
  • Temperatur: -20 bis +100°C
  • Druck: 0 bis 35 bar, Grobvakuum
  • Gewinde: BSP zylindrisch (DIN ISO 228)

Ausführung in vernickelt: Art.-Nr.-Endziffer 2 statt 0 und 3 statt 1

Kupplungsdose, Nw 2,7 Ms blank mit Außengewinde

pf-kd27a_50_2
Art.-Nr. Typ G SW D1 L   A
442/28000 KD2,7-M5a 9 10 26   5
442/28010 KD2,7-1/8a 11 10 28   7

mit beigefügtem PVC-Dichtring

pf-kd27a2_50_2
tmb_Zp-kd-a

Kupplungsdose, Nw 2,7 Ms blank mit Innengewinde

pf-kd27i_50_2
Art.-Nr. Typ G SW D1 L   I
442/28101 KD2,7-M5i 9 10 26   5
442/28111 KD2,7-1/8i 12 10 28   7
pf-kd27i2_50_2
tmb_ZP-KD-I

Kupplungsdose, Nw 2,7 Ms blank mit Tülle

pf-kd27t_50_2
Art.-Nr. Typ d SW D1 L L1 C
442/28301 KD2,7-T03 11 10 35 13 4
442/28311 KD2,7-T04 11 10 35 13 5
442/28321 KD2,7-T05 12 10 35 13 6

d = Schlauch-Innendurchmesser

pf-kd27t2_50_2
tmb_ZP-KD-T

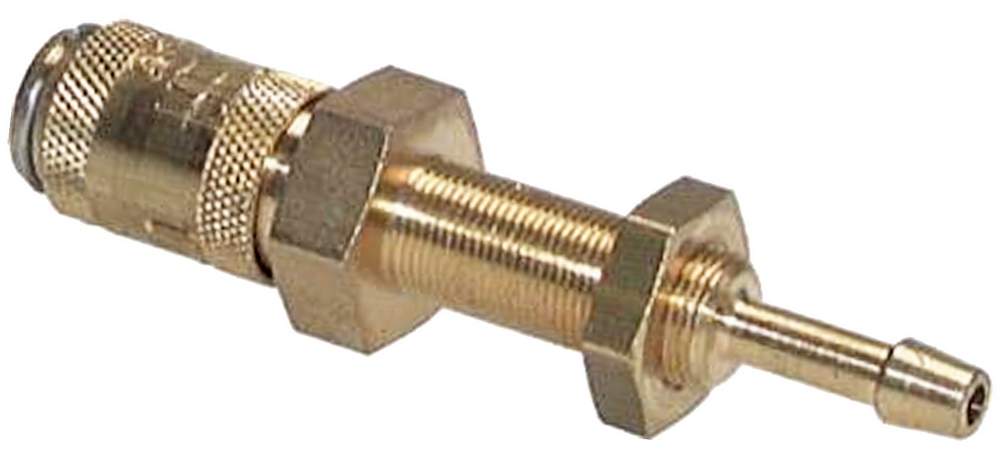

Kupplungsdose, Nw 2,7 Ms blank mit Tülle und Schottverschraubung

pf-kd27ts_50_2
Art.-Nr. Typ d G SW/1 C L L1 L2 B
442/283011 KD2,7-TS03-M7x0,5 11 4 51 17 13 3
442/283111 KD2,7-TS04-M7x0,5 11 5 51 17 13 3

d = Schlauch-Innendurchmesser, D1 = 12 mm

pf-kd27ts2_50_2
tmb_ZP-KD-TS

Kupplungsdose, Nw 2,7 Ms blank mit Verschraubung

pf-kd27m_50_2
Art.-Nr. Typ D/d SW D1 L L1 G
442/28201 KD2,7-4,3/3 11 10 34 12 M7x0,5
442/28221 KD2,7-6/4 12 10 34 12 M8x0,5

d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser

pf-kd27m2_50_2
tmb_ZP-KD-M
