• Einsatzbereich: Universell einsetzbare Standard-Verschlußkupplung. Durch eine geschlossene Entriegelungshülse wird ein Verschmutzen der Innenteile verhindert. Aufgrund der gehärteten Verriegelungsstifte ist eine Anwendung in Verbindung mit Stahl-Kupplungssteckern an Druckluftwerkzeugen möglich.
  • Material:
    • Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Ms blank (vern.)
    • Federn, Sprengring: Edelstahl 1.4310
    • Kugeln: Edelstahl 1.4034
    • Dichtungen: NBR (Perbunan)
    • Dichtringe (Außengewinde): PVC
  • Medium: Druckluft, Wasser und andere neutrale Medien
  • Temperatur: -20 bis +100°C
  • Druck: 0 bis 35 bar, Grobvakuum
  • Gewinde: BSP zylindrisch (DIN ISO 228)
  • Anmerkung: mit PTFE-beschichtetem Außengewinde oder Staubschutzkappen oder farbigen Verriegelungshülsen lieferbar.

Ausführung in vernickelt: Art.-Nr.-Endziffer 2 statt 0 und 3 statt 1

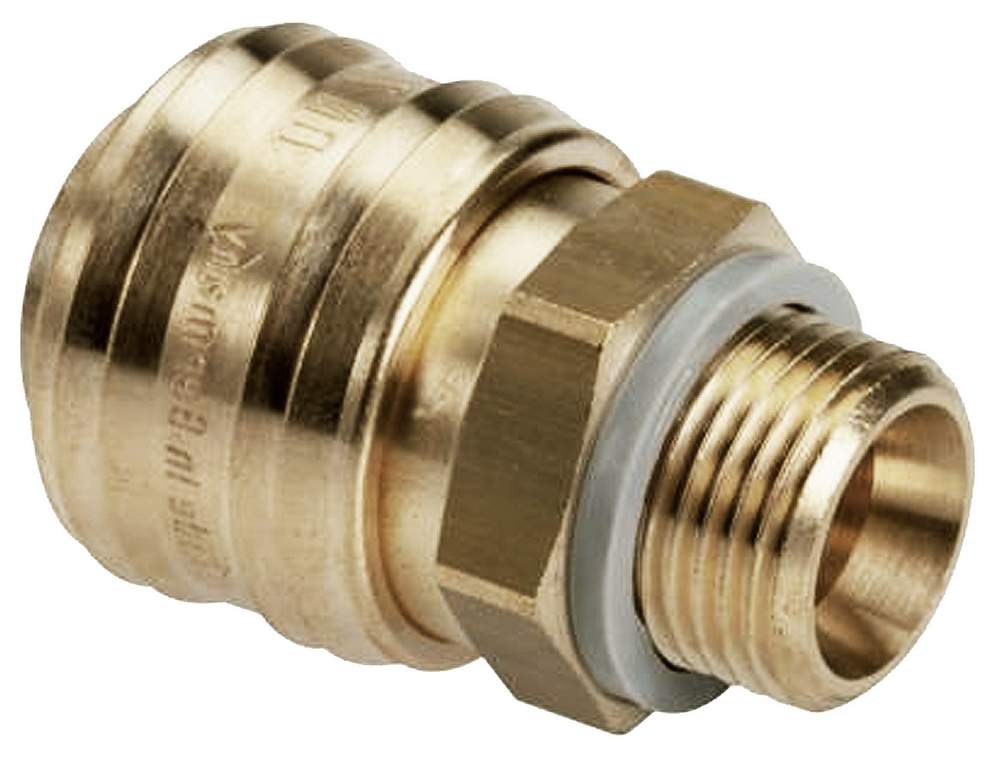

Kupplungsdose, Nw 7,2 Ms blank mit Außengewinde

pf-kd7a_50_2
Art.-Nr. Typ G SW L   A D1
442/33010 KD7-1/8a 22 43   9 27
442/33020 KD7-1/4a 22 43   9 27
442/33030 KD7-3/8a 22 43   9 27
442/33040 KD7-1/2a 22 46   12 27

pf-kd7a2_50_2

tmb_Zp-kd-a

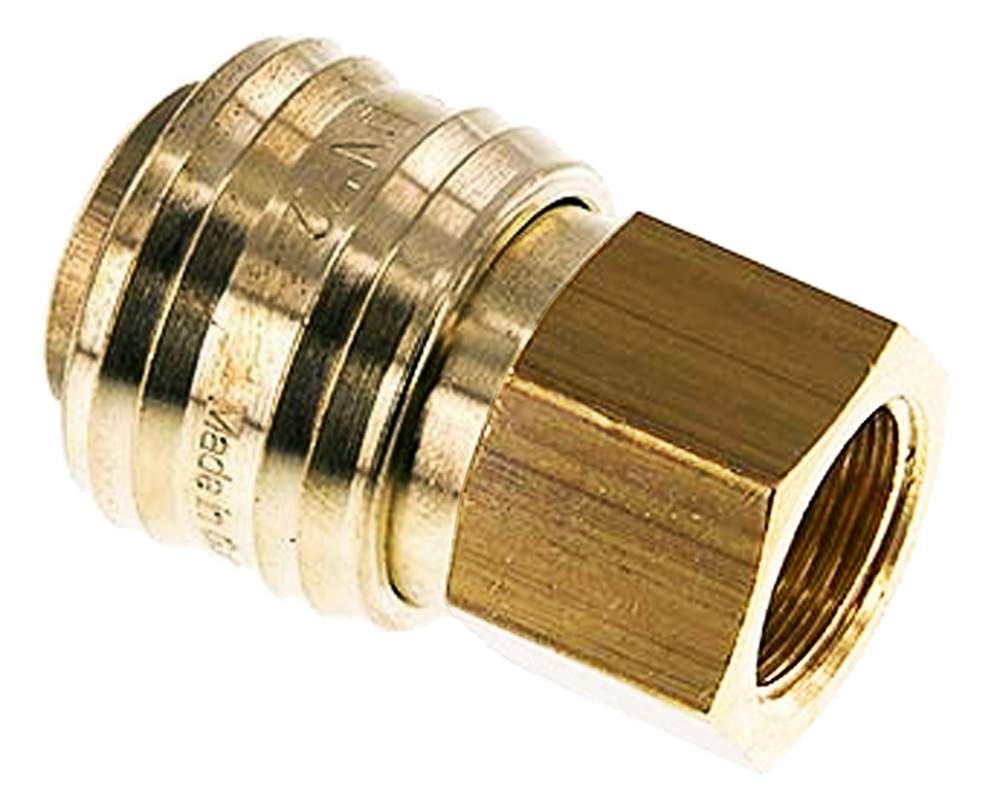

Kupplungsdose, Nw 7,2 Ms blank mit Innengewinde

pf-kd7i_50_2
Art.-Nr. Typ G SW L   I D1
442/33121 KD7-1/4i 22 43   9 27
442/33131 KD7-3/8i 22 43   9 27
442/33141 KD7-1/2i 24 46   12 27
pf-kd7i2_50_2
tmb_ZP-KD-I

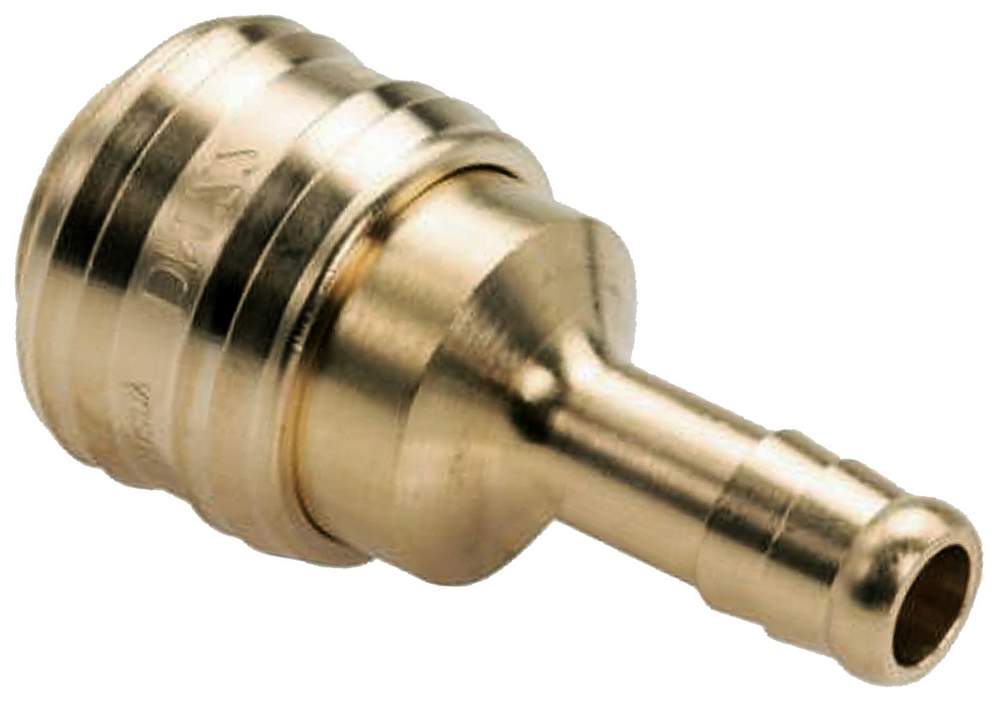

Kupplungsdose, Nw 7,2 Ms blank mit Tülle

pf-kd7t_50_2
Art.-Nr. Typ d SW L L1 C D1
442/33231 KD7-T06 21 60 25 7,3 27
442/33261 KD7-T09 21 60 25 10,3 27
442/33271 KD7-T10 21 60 25 11,3 27
442/33291 KD7-T13 21 60 25 14,3 27

d = Schlauch-Innendurchmesser

pf-kd7t2_50_2
tmb_ZP-KD-T

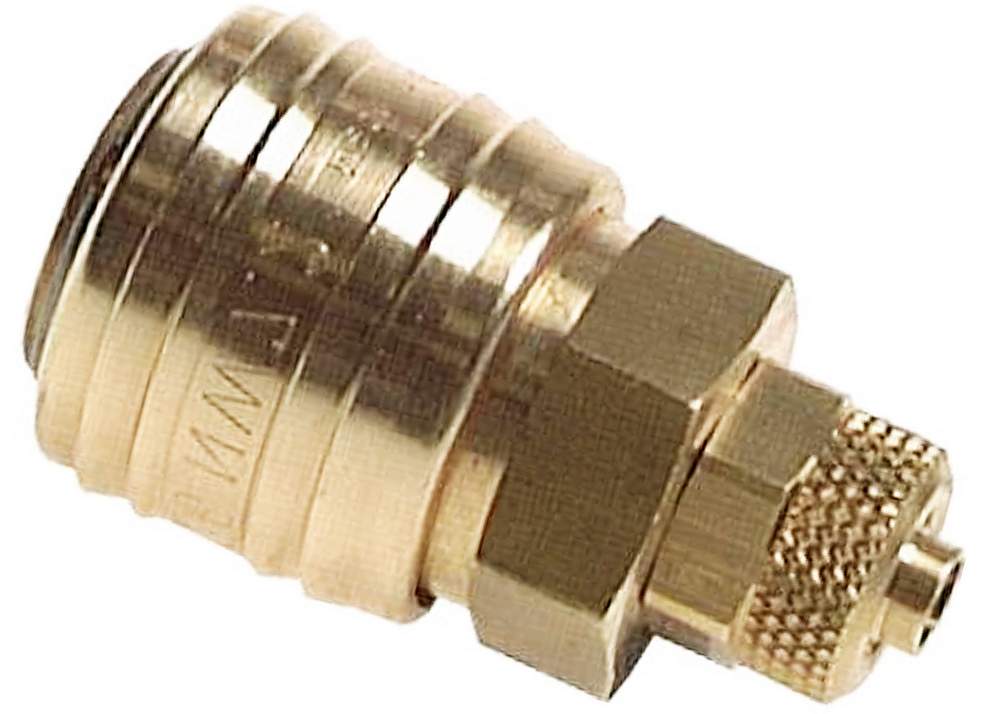

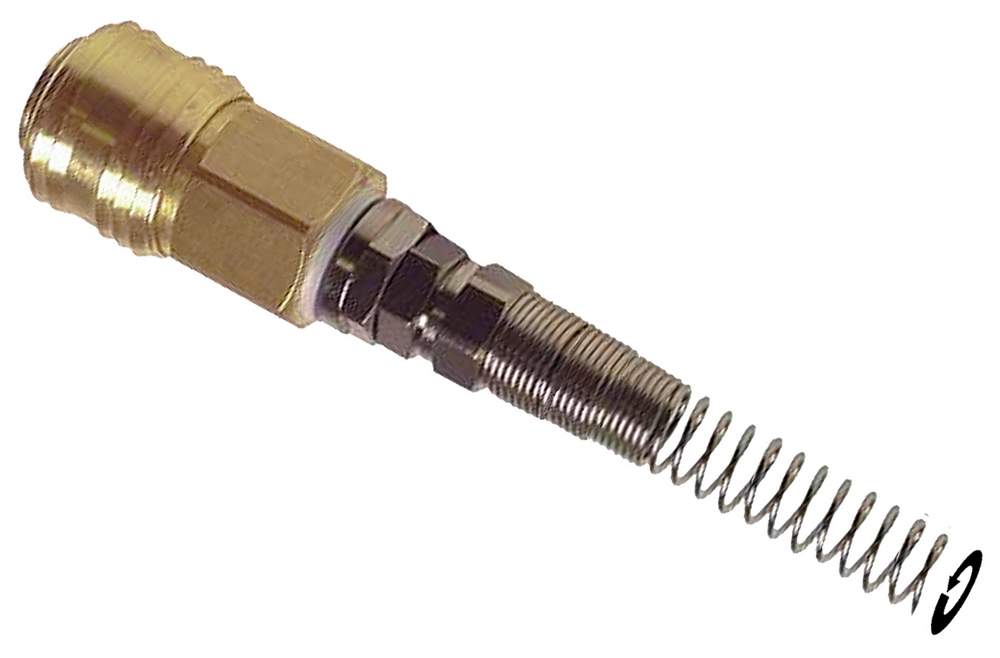

Kupplungsdose, Nw 7,2 Ms blank mit Verschraubung

pf-kd7m_50_2
Art.-Nr. Typ D/d SW L L1   D1
442/33311 KD7- 6/4 21 51 13   27
442/33321 KD7- 8/6 21 51 13   27
442/33331 KD7-10/8 21 56 17   27

d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser

pf-kd7m2_50_2
tmb_ZP-KD-M
