Mini-Steckverbindungen aus Kunststoff

T-Einschraubverbindung    Gewinde Ms vern.

Gewinde: drehbar, zylindrisch mit O-Ring-Dichtung (NBR)

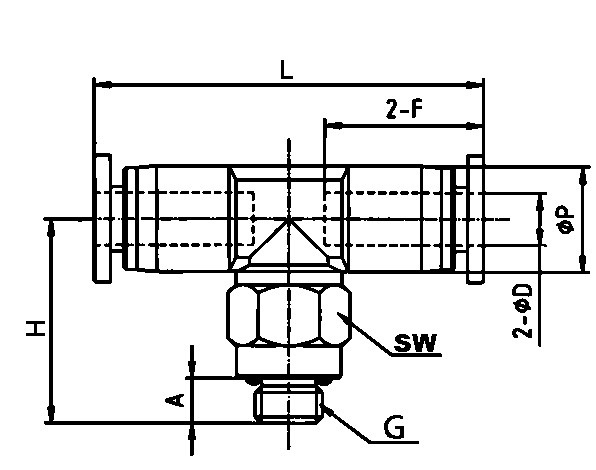

Art.-Nr. Typ       D G A B E F Ø P SW
41451901 821KM-3-M3 3,0 12,8 22,8 9,3 6,2 5,5
41451911 821KM-3-M5 3,5 13,8 22,8 9,3 6,2 8
41451941 821KM-4-M5 3,5 15,8 29,4 12,0 8,1 8
41451961 821KM-6-M5 3,5 17,1 32,8 12,4 10,7 8



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C
Druck: 10 bar, Grobvakuum
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
BSP konisch  (PTFE-beschichtet)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre

Anmerkungen:

 Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert. Die geraden Einschraubverschraubungen können direkt nebeneinander platziert werden. Alle konischen  Außengewinde werden standardmäßig mit PTFE-Beschichtung versehen. Mini-Fittings werden besonders bei beengten Platzverhältnissen eingesetzt. Die Abmessungen wurden um bis zu 60% gegenüber Standardverschraubungen reduziert.
