Winkel-Einschraubverbindung, lang    Gewindekörper: Ms vern.

Gewinde drehbar, konisch mit PTFE-Beschichtung

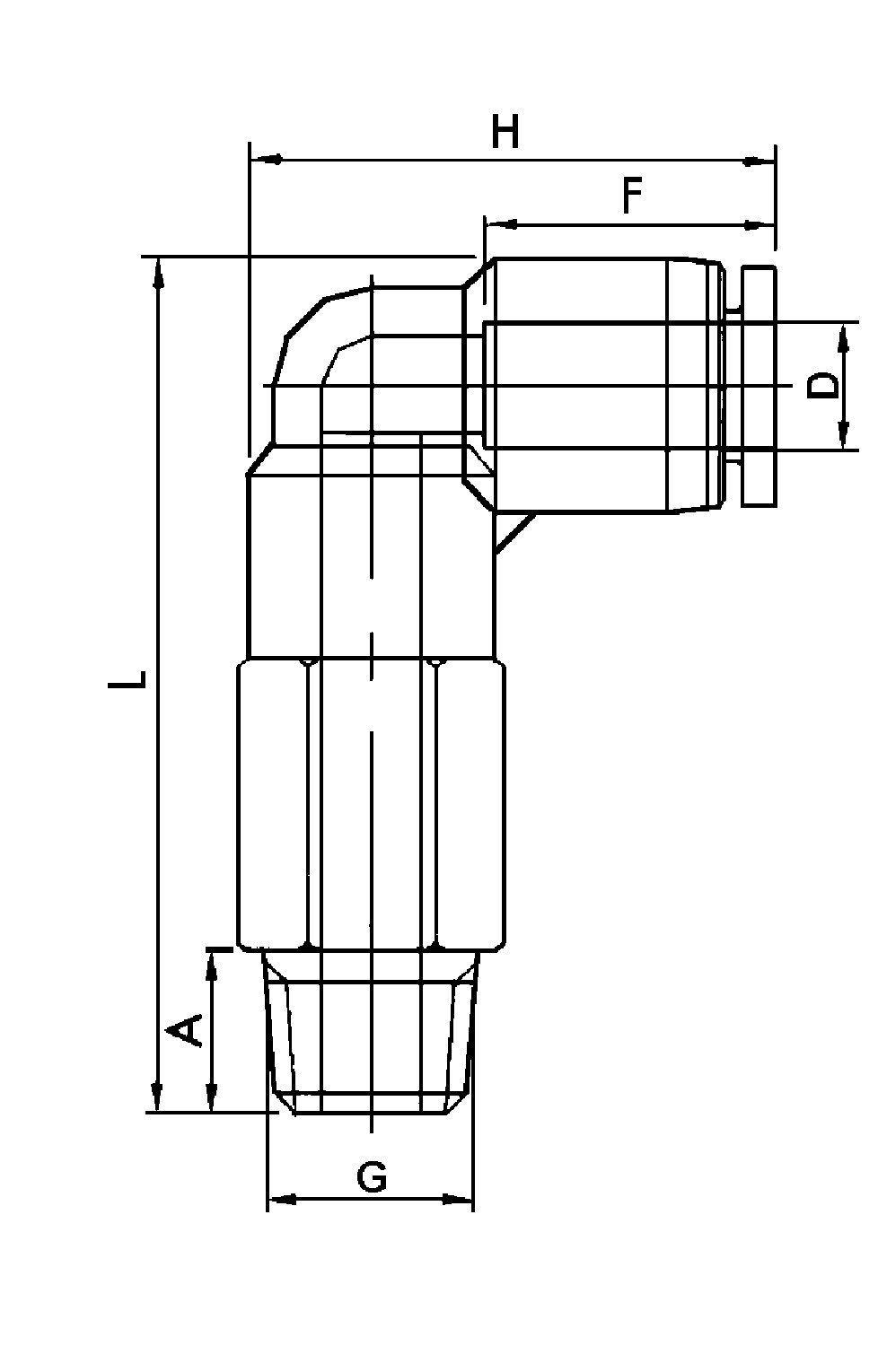

Art.-Nr. Typ      D   R A H L SW ØO
41449001 830KL-4-1/8K 7,5 36,0 17,5 10 -
41449011 830KL-4-1/4K 9,5 39,0 17,5 14 -
41449021 830KL-6-1/8K 7,5 39,7 19,0 12 3,2
41449031 830KL-6-1/4K 9,5 42,2 19,0 14 3,2
41449041 830KL-6-3/8K 10,5 43,7 19,0 17 3,2
41449051 830KL-6-1/2K 13,5 47,2 19,0 21 3,2
41449061 830KL-8-1/8K 7,5 44,8 22,8 14 3,2
41449071 830KL-8-1/4K 9,5 46,8 22,8 14 3,2
41449081 830KL-8-3/8K 10,5 48,4 22,8 17 3,2
41449091 830KL-8-1/2K 13,5 51,8 22,8 21 3,2
41449101 830KL-10-1/8K 7,5 54,3 29,9 17 3,2
41449111 830KL-10-1/4K 9,5 56,3 29,9 17 4,2
41449121 830KL-10-3/8K 10,5 57,3 29,9 17 4,1
41449131 830KL-10-1/2K 13,5 60,8 29,9 21 4,2
41449141 830KL-12-1/4K 9,5 61,5 29,6 21 4,3
41449151 830KL-12-3/8K 10,5 62,5 29,6 21 4,1
41449161 830KL-12-1/2K 13,5 65,5 29,6 21 4,3
41449171 830KL-16-3/8K 10,5 75,0 32,0 24 5,1
41449181 830KL-16-1/2K 13,5 78,1 32,0 24 5,1



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
Gewinde: BSP konisch  (PTFE-beschichtet)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Anmerkungen: Alle konischen  Außengewinde werden standardmäßig mit PTFE-Beschichtung versehen.
