T-Einschraubverschraubung

Gewinde: konisch, starr

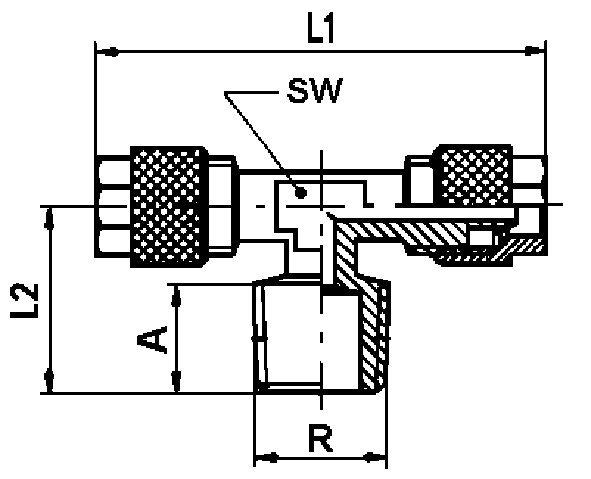

Art.-Nr. Typ      D/d     R SW A L1 L2   NW
41100813 141M-4,3/3S-1/8K 8 7,5 36,0 18,0   2,3
41100811 141M-5/3-1/8K 8 7,5 37,2 15,0   2,3
41100821 141M-6/4-1/8K 8 7,5 37,2 15,0   3,0
41100831 141M-6/4-1/4K 9 11,0 41,2 19,0   3,0
41100841 141M-8/6-1/8K 9 7,5 39,8 16,5   5,0
41100851 141M-8/6-1/4K 9 11,0 43,8 20,5   5,0
41100861 141M-10/8-1/8K 11 7,5 48,0 18,0   7,0
41100871 141M-10/8-1/4K 11 11,0 48,0 22,0   7,0
41100881 141M-10/8-3/8K 11 11,5 51,0 22,0   7,0
41100891 141M-12/10-3/8K 13 11,5 54,0 22,5   8,5
41100893 141M-15/12,5-1/2K 16 14,0 63,0 28,0   11,0
411008993 141M-17,6/13S-1/2K 17 14,0 65,0 29,0   11,1



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Gewinde: BSP konisch (ISO 7.1)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
