Verschraubungen aus Messing vernickelt

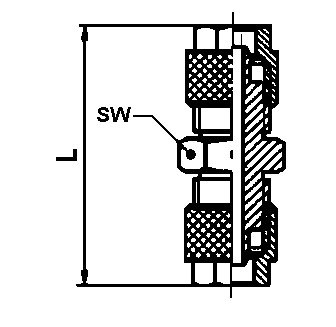

Gerade Verschraubung
Art.-Nr. Typ    D/d D1/d1 SW   L
41100503 158M-4,3/3S 8   31,7
41100501 158M-5/3 8   27
41100511 158M-6/4-5/3 12   28,5
41100521 158M-6/4 12   30
41100531 158M-8/6-6/4 12   30
41100541 158M-8/6 12   30
41100551 158M-10/8-6/4 14   32
41100561 158M-10/8-8/6 14   32
41100571 158M-10/8 14   34
41100581 158M-12/10 17   36
41100591 158M-15/12,5 22   40
411005991 158M-17,6/13S 22   43,5



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
