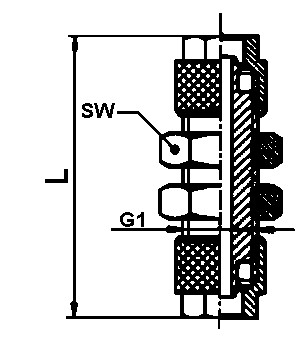

Gerade Schottverschraubung

Art.-Nr. Typ    D/d D1/d1 SW   L   G1
41100403 159M-4,3/3S 8   35   M7x0,75
41100401 159M-5/3 10   34   M7x0,75
41100411 159M-6/4-5/3 14   43,5   M10x1
41100421 159M-6/4 14   44   M10x1
41100431 159M-8/6-6/4 17   44   M12x1
41100441 159M-8/6 17   44   M12x1
41100451 159M-10/8-6/4 17   46   M14x1
41100461 159M-10/8-8/6 17   46   M14x1
41100471 159M-10/8 17   47   M14x1
41100481 159M-12/10 19   50   M16x1
41100491 159M-15/12,5 24   52   M20x1
411004991 159M-17,6/13S 24   55   M20x1



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
