Verschraubungen aus Messing vernickelt

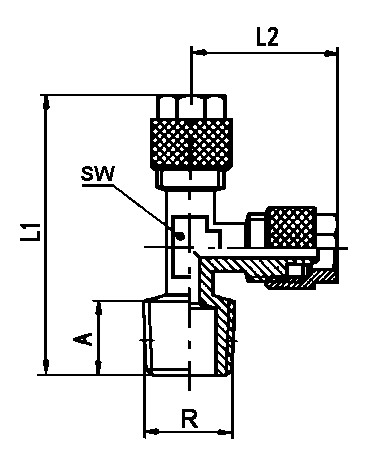

T-Einschraubverschraubung

Gewinde: konisch, starr
Art.-Nr. Typ       D/d    R SW A L1 L2   NW
41100903 142M-4,3/3S-1/8K 8 7,5 36,7 20,6   2,3
41100901 142M-5/3-1/8K 8 7,5 35,0 18,0   2,3
41100911 142M-6/4-1/8K 8 7,5 36,7 20,6   3,0
41100921 142M-6/4-1/4K 9 11,0 36,7 20,6   3,0
41100931 142M-8/6-1/8K 9 7,5 40,2 21,9   5,0
41100941 142M-8/6-1/4K 9 11,0 38,0 21,9   5,0
41100951 142M-10/8-1/8K 11 7,5 41,5 25,5   7,0
41100961 142M-10/8-1/4K 11 11,0 41,5 25,5   7,0
41100971 142M-10/8-3/8K 11 11,5 45,0 25,5   7,0
41100981 142M-12/10-3/8K 13 11,5 45,5 28,0   8,5
41100993 142M-15/12,5-1/2K 16 14,0 48,5 32,5   11,0
411009993 142M-17,6/13S-1/2K 17 14,0 61,5 32,6   11,1



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Gewinde: BSP konisch (ISO 7.1)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
