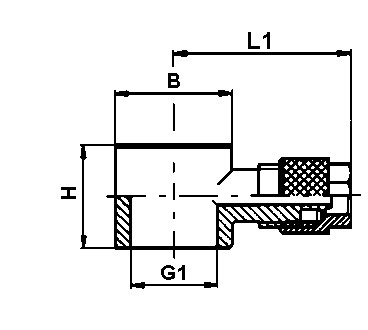

Schwenkringstück

Maß „H“ beachten!

Art.-Nr. Typ     D/d     G G1 L1 Höhe B H NW
41102503 161M-4,3/3S-M5 5,1 15,5   9 9,0 2,2
41102513 161M-4,3/3S-1/8 10,0 18,0   14 14,5 2,2
41102502A 161M-5/3-M5A 5,1 16,5 A 9 12,5 2,2
41102512 161M-5/3-1/8 10,0 23,3   14 15,0 2,2
41102522 161M-6/4-M5 5,1 16,5   9 12,5 3,3
41102532 161M-6/4-1/8 10,0 23,3   14 15,0 3,3
41102542A 161M-6/4-1/4A 13,3 25,3 A 18 17,0 3,3
41102552A 161M-6/4-3/8A 16,6 26,8 A 21 20,0 3,3
41102572 161M-8/6-1/8 10,0 24,7   14 15,0 5,3
41102582A 161M-8/6-1/4A 13,3 27,6 A 18 17,0 5,3
41102592A 161M-8/6-3/8A 16,6 27,7 A 21 20,0 5,3
41102602A 161M-8/6-1/2A 21,0 31,2 A 26 24,0 5,3
41102612 161M-10/8-1/8 10,0 27,5   14 15,0 7,0
41102622A 161M-10/8-1/4A 13,3 29,5 A 18 17,0 7,0
41102632A 161M-10/8-3/8A 16,6 30,5 A 21 20,0 7,0
41102642A 161M-10/8-1/2A 21,0 34,0 A 26 24,0 7,0
41102662A 161M-12/10-3/8A 16,6 31,5 A 21 20,0 8,5
41102672A 161M-12/10-1/2A 21,0 35,0 A 26 24,0 8,5
41102682A 161M-15/12,5-1/2A 21,0 36,5 A 26 24,0 11,0
41102691 161M-17,6/13S-1/2 22,0 34,5   26 14,5 11,1



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
