Verschraubungen aus Messing vernickelt

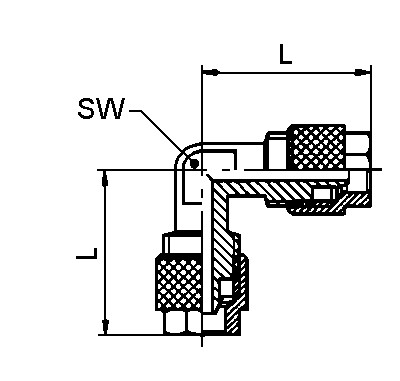

Winkelverschraubung
Art.-Nr. Typ      G SW   L     NW
41100603 155M-4,3/3S 7   18,0     2,3
41100601 155M-5/3 8   20,6     2,0
41100621 155M-6/4 8   20,6     3,0
41100631 155M-8/6-6/4 9   21,9     3,0
41100641 155M-8/6 9   21,9     5,0
41100671 155M-10/8 11   25,5     7,0
41100681 155M-12/10 13   27,0     8,5
41100691 155M-15/12,5 16   33,5     11,0
411006991 155M-17,6/13S 17   32,5     11,6



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
