Verschraubungen aus Edelstahl

T-Schwenkringstück AISI 316Ti / 1.4571

mit Muttern „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt

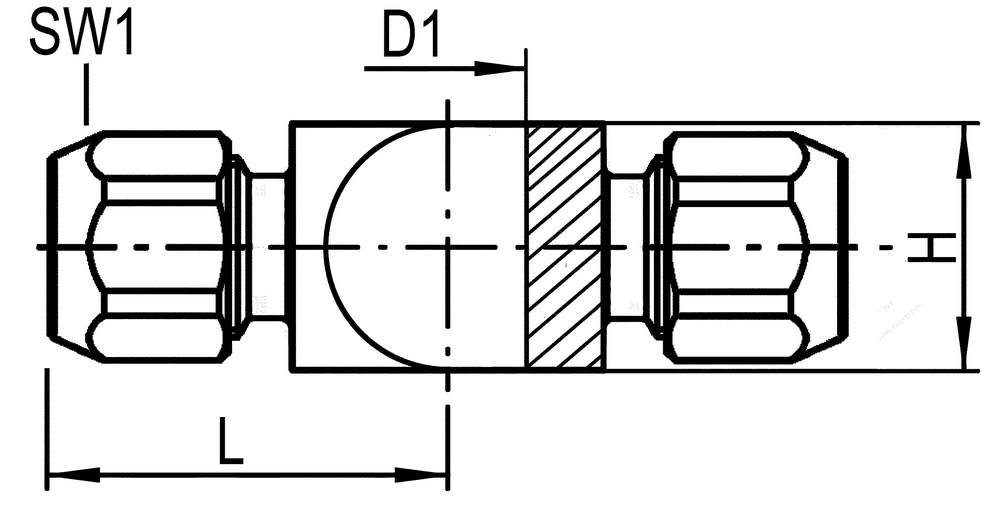

Art.-Nr. Typ      D/d    R   H L   SW1
31202720E 162X4-6/4E-M5   10 37   8
31202730M 162X4-6/4M-1/8   15 42   10
31202730E 162X4-6/4E-1/8   15 42   12
31202740M 162X4-6/4M-1/4   15 46   10
31202740E 162X4-6/4E-1/4   15 46   12
31202770M 162X4-8/6M-1/8   15 42   12
31202770E 162X4-8/6E-1/8   15 42   14
31202780M 162X4-8/6M-1/4   15 46   12
31202780E 162X4-8/6E-1/4   15 46   14
31202790M 162X4-8/6M-3/8   15 46   13
31202790E 162X4-8/6E-3/8   15 46   17



Material: Körper:   AISI 316Ti / 1.4571
Mutter:   AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
