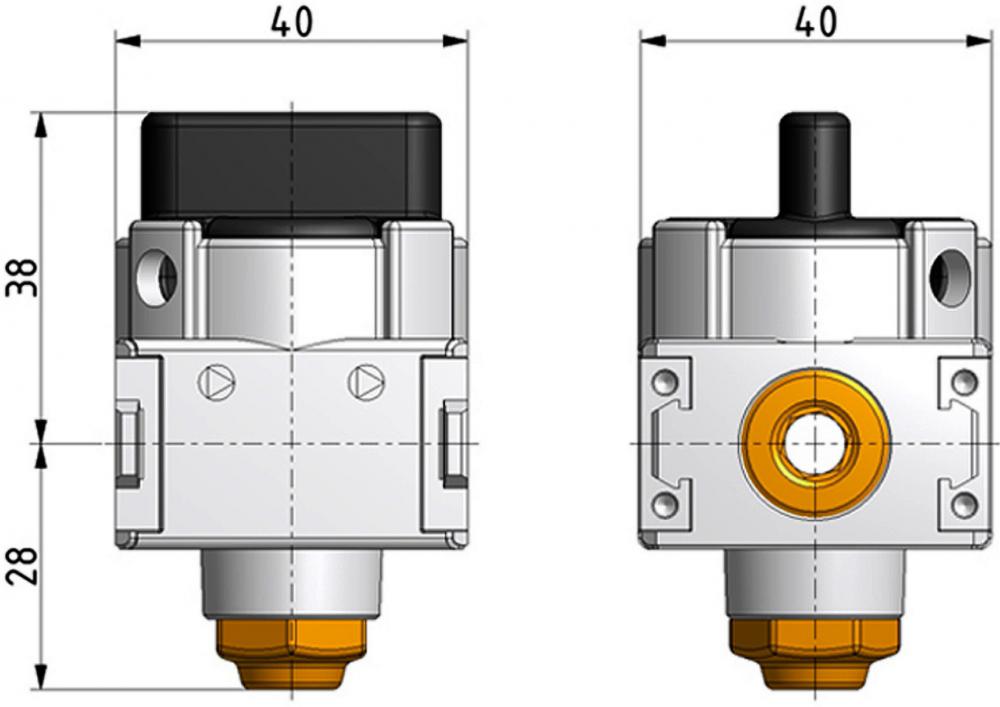

Baugröße 0 mit Entlüftung über Schalldämpfer
|
|
 |
||||
| Art.Nr. | Typ G Bgr. | I/min | Gewicht Kg |
Bau- größe |
|
| 44352900 | KHB32-1/8-00 | 1800 | 0,206 | 0 | |
| 44352910 | KHB32-1/4-01 | 1800 | 0,196 | 0 | |
| Bauart: | 3/2 Wegeventil, Abluft gefaßt |
|
Betätigung:
|
Knebel 90° drehbar |
|
Sicherung:
|
abschließbar mit Vorhängeschloss |
|
Abluft:
|
G 1/4 |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10°C bis 60°C |
| Eingangsdruck: | max. 16 bar |
| Befestigungsart: | Winkel, Wandmontage |
| Einbaulage: | beliebig |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar) |
 |
 |
|
| Durchflussdiagramm | Symbol |
Zubehör
Koppelpaket für die Wandmontage (Kunststoff)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0ZW00 | ZW.00-1 | 18g |
| Ersatzteile, Baugröße 0 |
