Fittings aus Edelstahl

Einschraubtülle Nr. 260G  Edelstahl AISI 316TI / 1.4571

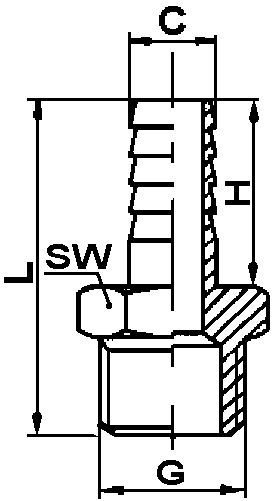

Gewinde zylindrisch, d = Schlauch-Innendurchmesser, C = Tüllen-Außendurchmesser

Art.-Nr.  Typ    G    d     L H SW   312343051  E260-M3-02     11 5 4,5   312343053  E260-M3-03     11 5 4,5   312343055  E260-M5-04     18 9 7   312343057  E260-M5-06     20 11 7   31234315  E260-1/8-04     28 17 14   31234325  E260-1/8-06     33 17 14   312343253  E260-1/8-08     33 20 14   312343255  E260-1/8-09     33 20 14   31234335  E260-1/4-04     35 17 17   31234337  E260-1/4-06     35 17 17   31234345  E260-1/4-08     35 21 17   31234355  E260-1/4-09     35 22 17   312343555  E260-1/4-10     35 22 17   312343557  E260-1/4-13     35 28 17    31234365  E260-3/8-04     36 22 19    312343653  E260-3/8-06     36 22 19    312343655  E260-3/8-08     36 22 19    31234375  E260-3/8-10     36 22 19    31234385  E260-3/8-09     36 22 19    31234405  E260-3/8-13     42 28 19    312344153  E260-1/2-06     40 24 24    312344155  E260-1/2-08     40 24 24    31234425  E260-1/2-09     40 24 24    312344253  E260-1/2-10     45 24 24    31234435  E260-1/2-13     45 28 24    31234445  E260-1/2-16     45 28 24    31234455  E260-1/2-19     50 33 24    312344555  E260-3/4-09     40 22 30    312344557  E260-3/4-13     46 26 30    31234465  E260-3/4-16      56,5 36 30    31234475  E260-3/4-19     50 33 30    312344755  E260-3/4-25     53 35 30    312344759  E260-1-19     50 32 36    31234485  E260-1-25     50 33 36    31234495  E260-1-32     55 36 36    31234505  E260-11/4-32     60 38 42    312345053  E260-11/4-38     66 40 42    312345059  E260-11/2-32     85 50 48    31234515  E260-11/2-38     66 50 48    31234525  E260-11/2-50     70 46 52    31234535  E260-2-50     80 50 70
