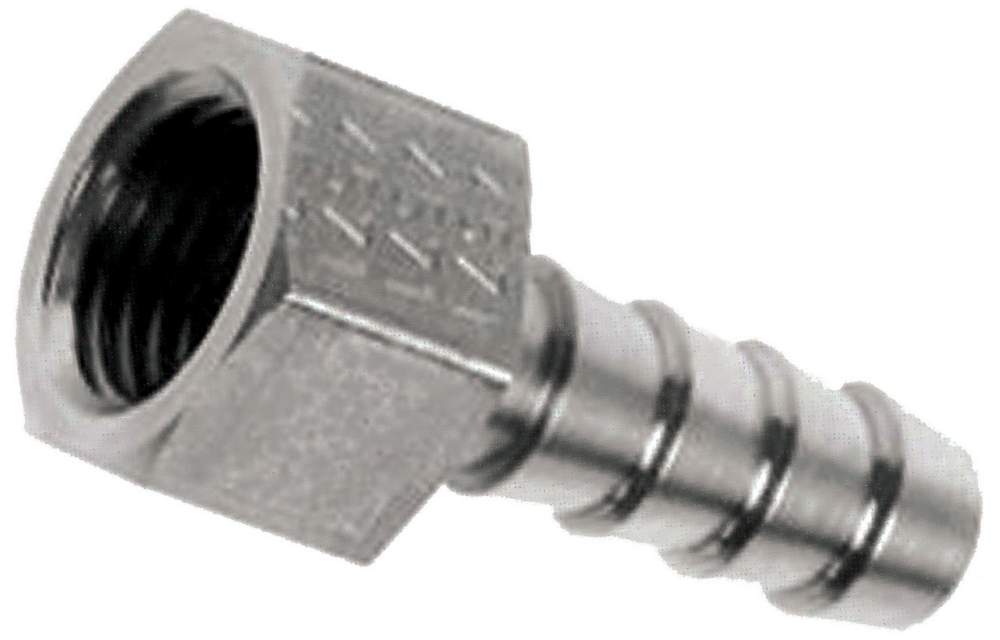

Aufschraubtülle Edelstahl AISI 316Ti / 1.4571

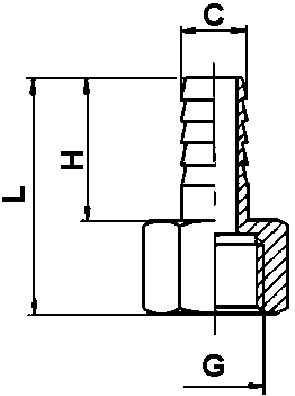

d = Schlauch-Innendurchmesser, C = Tüllen-Außendurchmesser
 |
 |
| Art.-Nr. |
Typ G d |
C |
Schlauch
in Zoll |
L |
H |
|
| 31234811 |
E343-1/8"-06 |
7,5 |
1/4“ |
31 |
25 |
|
| 31234813 |
E343-1/8"-08 |
9,5 |
5/16“ |
31 |
25 |
|
| 31234815 |
E343-1/4"-09 |
10,5 |
3/8“ |
31 |
25 |
|
| 31234821 |
E343-1/4"-06 |
7,5 |
1/4“ |
33 |
25 |
|
| 31234823 |
E343-1/4"-08 |
9,5 |
5/16“ |
33 |
25 |
|
| 31234825 |
E343-1/4"-09 |
10,5 |
3/8“ |
33 |
25 |
|
| 31234826 |
E343-1/4"-10 |
11,5 |
- |
33 |
25 |
|
| 31234827 |
E343-1/4"-13 |
14,5 |
1/2“ |
39 |
30 |
|
| 37312331 |
E343-3/8"-06 |
7,5 |
1/4“ |
33 |
25 |
|
| 37312333 |
E343-3/8"-08 |
9,5 |
5/16“ |
33 |
25 |
|
| 37312335 |
E343-3/8"-09 |
10,5 |
3/8“ |
33 |
25 |
|
| 37312336 |
E343-3/8"-10 |
11,5 |
- |
33 |
25 |
|
| 37312337 |
E343-3/8"-13 |
14,5 |
1/2“ |
40 |
30 |
|
| 31234841 |
E343-1/2"-06 |
7,5 |
1/4“ |
40 |
25 |
|
| 31234843 |
E343-1/2"-08 |
9,5 |
5/16“ |
40 |
25 |
|
| 31234845 |
E343-1/2"-09 |
10,5 |
3/8“ |
40 |
25 |
|
| 31234846 |
E343-1/2"-10 |
11,5 |
- |
40 |
25 |
|
| 31234847 |
E343-1/2"-13 |
14,5 |
1/2“ |
41 |
30 |
|
| 31234857 |
E343-3/4"-13 |
14,5 |
1/2“ |
51 |
33 |
|
| 31234859 |
E343-3/4"-19 |
20,5 |
3/4“ |
51 |
33 |
|
| 31234865 |
E343- 1" -19 |
20,5 |
3/4“ |
54 |
33 |
|
| 31234867 |
E343- 1" -25 |
27,0 |
1" |
54 |
33 |
|
| 31234873 |
E343-11/4-25 |
27,0 |
1" |
60 |
42 |
|
| 31234875 |
E343-11/4-32 |
36,0 |
- |
60 |
42 |
|
| 31234883 |
E343-11/2"-32 |
36,0 |
- |
63 |
45 |
|
| 31234885 |
E343-11/2"-38 |
39,0 |
11/2“ |
63 |
45 |
|
| 31234895 |
E343- 2" -38 |
39,0 |
11/2“ |
|
|
|
|
| Einsatzbereich: |
allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Lebensmitteltechnik, Automationstechnik, Getränkeindustrie, Armaturen, Pumpen, Rührwerke |
| Material: |
AISI 316Ti / 1.4571 |
| Druck: |
40 bar |
| Gewinde: |
BSP zylindrisch (ISO 228) |
Abbildungen, Beschreibungen und Maße sind unverbindlich und dienen nur als Richtwert.
