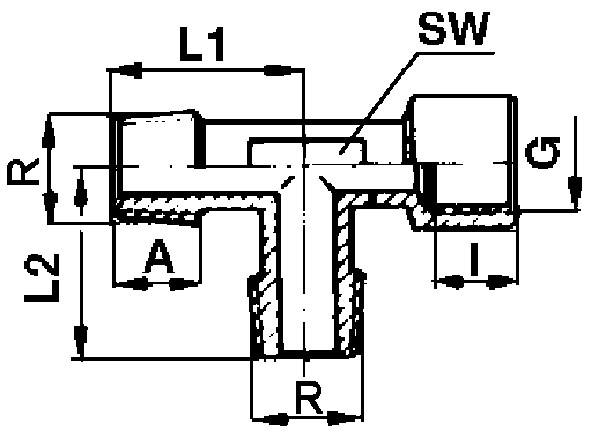

T-Stück AGxAGxIG

Außengewinde konisch

Art.-Nr. Typ      R      G SW L1 L2 A I NW
41104711 205M-1/8K-1/8 10 19,5 17,5 7,0 8,0 5,5
41104721 205M-1/4K-1/4 12 25,0 23,0 10,0 10,0 8,0
41104731 205M-3/8K-3/8 16 28,0 25,5 10,5 11,0 10,3
41104741 205M-1/2K-1/2 20 34,5 30,0 15,0 13,0 9,5
41104751 205M-3/4K-3/4 27 43,3 32,0 14,5 16,5 19,0
41104761 205M- 1 K- 1 30 42,0 39,0 16,8 19,0 24,0



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium: Wasser, Oel, Druckluft
Material: Messing vernickelt
Druck: 1/8"    -0.99 bar ~ 150 bar
1/4"    -0.99 bar ~ 100 bar
3/8"    -0.99 bar ~ 75 bar
1/2"    -0.99 bar ~ 50 bar
3/4"    -0.99 bar ~ 85 bar
 1”      -0.99 bar ~ 80 bar
max. Temperatur: + 300 °C
Gewinde: BSP zylindrisch ISO 228 Klasse A
BSP konisch     ISO 7.1, BS 21, DIN 2999
Metrisch ISO R/262
