T-Stück IGxAGxIG

Außengewinde konisch

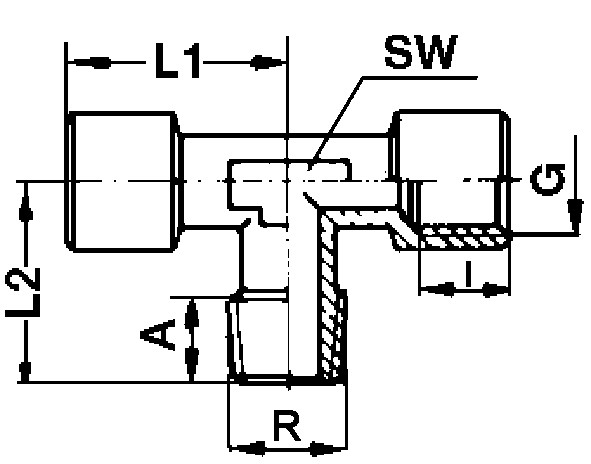

Art.-Nr. Typ       R     G SW L1 L2 A I
41104901 206M-M5K-M5 9 11,0 11,5 5,0 4,0
41104911 206M-1/8K-1/8 10 20,0 20,0 8,0 8,0
41104921 206M-1/4K-1/4 12 25,0 17,5 10,0 10,0
41104931 206M-3/8K-3/8 16 27,0 18,5 10,0 11,0
41104941 206M-1/2K-1/2 20 34,0 31,5 14,5 13,0
41104951 206M-3/4K-3/4 27 36,5 32,0 14,5 16,5
41104961 206M- 1 K- 1 30 45,0 39,0 16,8 19,0



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium: Wasser, Oel, Druckluft
Material: Messing vernickelt
Druck: 1/8"    -0.99 bar ~ 150 bar
1/4"    -0.99 bar ~ 100 bar
3/8"    -0.99 bar ~ 75 bar
1/2"    -0.99 bar ~ 50 bar
3/4"    -0.99 bar ~ 85 bar
 1”      -0.99 bar ~ 80 bar
max. Temperatur: + 300 °C
Gewinde: BSP zylindrisch ISO 228 Klasse A
BSP konisch     ISO 7.1, BS 21, DIN 2999
Metrisch ISO R/262
