Fittings aus Messing vernickelt

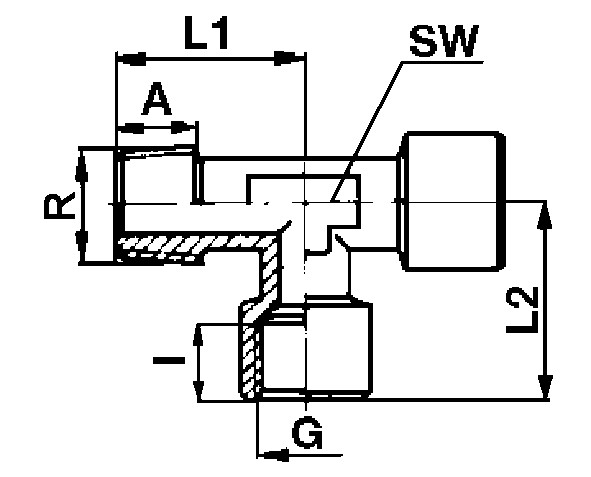

T-Stück AGxIGxIG

Außengewinde konisch
Art.-Nr. Typ       R     G SW L1 L2 A I
41105101 207M-M5K-M5 - 11,5 11,0 4,0 5,0
41105111 207M-1/8K-1/8 10 19,0 19,5 8,0 8,0
41105121 207M-1/4K-1/4 12 25,0 24,4 10,0 10,0
41105131 207M-3/8K-3/8 16 28,0 19,5 10,0 11,0
41105141 207M-1/2K-1/2 20 34,0 24,0 14,5 13,0
41105151 207M-3/4K-3/4 27 34,3 36,5 14,5 16,5
41105161 207M- 1 K- 1 30 42,0 45,0 16,8 19,0



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium: Wasser, Oel, Druckluft
Material: Messing vernickelt
Druck: 1/8"    -0.99 bar ~ 150 bar
1/4"    -0.99 bar ~ 100 bar
3/8"    -0.99 bar ~ 75 bar
1/2"    -0.99 bar ~ 50 bar
3/4"    -0.99 bar ~ 85 bar
 1”      -0.99 bar ~ 80 bar
max. Temperatur: + 300 °C
Gewinde: BSP zylindrisch ISO 228 Klasse A
BSP konisch     ISO 7.1, BS 21, DIN 2999
Metrisch ISO R/262
