Fittings aus Messing vernickelt

Einschraubtülle

Gewinde zylindrisch mit beigefügtem PVC-Dichtring

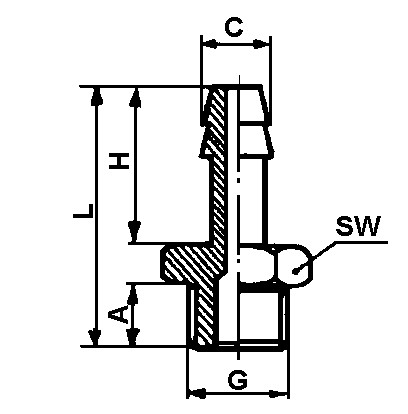

Art.-Nr. Typ     C   G SW d L A H C 41101400 260M-03-M5 8 2,7-3 16,0 4,0 8,5   41101410 260M-04-M5 8 3,5-4 24,0 4,0 15,0 4,5 41101418 260M-07-M5 8 5- 6 22,0 5,0 14,0   41101420 260M-07-1/8 12 5- 6 30,0 6,0 20,0   41101430 260M-07-1/4 17 5- 6 33,0 8,0 20,0   41101440 260M-08-1/8 12 6- 7 30,0 6,0 20,0   41101450 260M-08-1/4 17 6- 7 33,0 8,0 20,0   41101460 260M-09-1/8 12 7- 8 30,0 6,0 20,0   41101470 260M-09-1/4 17 7- 8 33,0 8,0 20,0   41101480 260M-09-3/8 19 7- 8 34,0 9,0 20,0   41101490 260M-10-1/4 17 9-10 34,5 8,0 19,0   41101492 260M-10-3/8 19 9-10 36,0 10,0 21,0   41101494 260M-10-1/2 24 9-10 39,0 10,0 21,0   41101500 260M-12-1/4 17 10-11 33,0 8,0 20,0   41101510 260M-12-3/8 19 10-11 34,0 9,0 20,0   41101520 260M-12-1/2 24 10-11 37,5 10,0 22,0   41101530 260M-14-1/4 17 12-13 32,5 8,0 19,5   41101540 260M-14-3/8 19 12-13 33,5 9,0 19,5   41101550 260M-14-1/2 24 12-13 35,0 10,0 19,5   41101560 260M-17-3/8 19 15-16 38,0 9,0 24,0   41101570 260M-17-1/2 24 15-16 39,5 10,0 24,0

Einsatzbereich:	allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium:	Wasser, Öl, Druckluft
Material:	Messing vernickelt
Druck:	1/8"    -0.99 bar ~ 150 bar 1/4"    -0.99 bar ~ 100 bar 3/8"    -0.99 bar ~ 75 bar 1/2"    -0.99 bar ~ 50 bar 3/4"    -0.99 bar ~ 85 bar  1”      -0.99 bar ~ 80 bar
max. Temperatur:	+ 300 °C
Gewinde:	BSP zylindrisch ISO 228 Klasse A Metrisch ISO R/262
Anmerkung:	Alle zylindrischen Außengewinde (Ms vernickelt, M5 - 1“) werden  standardmäßig mit weißem PVC-Dichtring geliefert. (auf ausdrücklichen Wunsch auch ohne Dichtring lieferbar)
