Kunststofftüllen und -fittings, blaue Linie

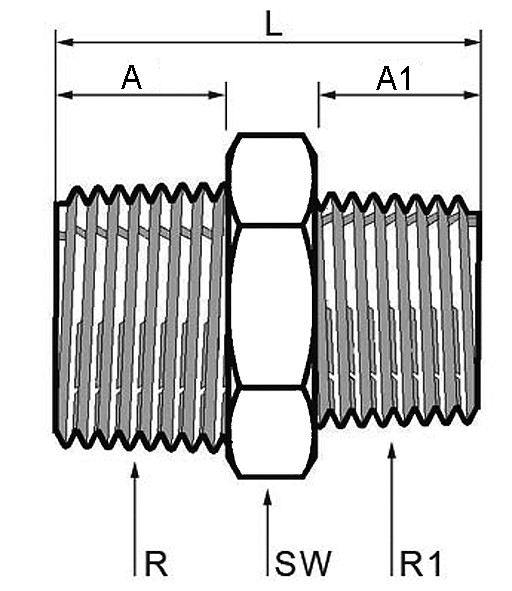

Doppelnippel, reduziert

Gewinde: konisch

Art.-Nr. Typ      R   R1   A A1 L   SW
41529901 DORT-1/4-1/8   8 10,0 25,0   17
41529911 DORT-3/8-1/8   8 10,0 26,0   19
41529921 DORT-3/8-1/4   10 10,0 28,0   19
41529931 DORT-1/2-1/4   10 12,5 31,5   22
41529941 DORT-1/2-3/8   10 12,5 31,5   22



Einsatzbereich: allgemeiner Maschinenbau,Handhabungstechnik, Vakuumtechnik, Fördertechnik,Verpackungstechnik ...
Medium: Druckluft und andere Medien, gegen die PA 66  resistent ist
Material: PA 66 blau
Temperatur:

-40 bis +90°C
Druck: 0-14 bar (200 PSI) bei 20°C, Grobvakuum (je nach verwendetem Schlauchtyp)
Gewinde:
  • Innen:  zylindrisches Gewinde UNI-ISO 228/1
  • Außen: konisches Gewinde UNI-ISO 7/1
  • D = Schlauch-Außendurchmesser
  • d = Schlauch-Innendurchmesser (nicht Nippel-Außen-Ø)
