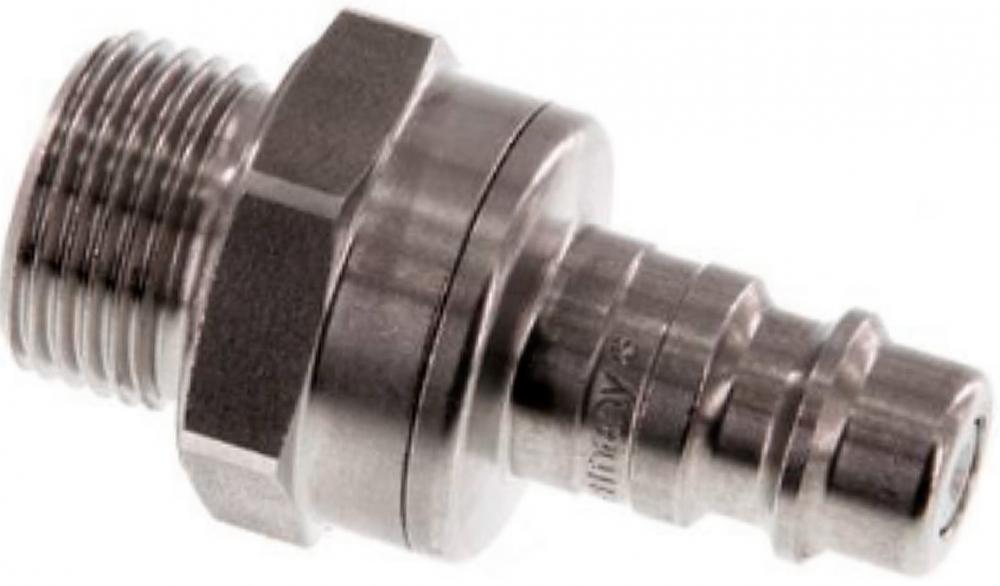

1.4305 mit Außengewinde
 |
 |
||||||
einseitig absperrend, Ms blank  |
|||||||
| Art.-Nr. | Typ G | SW | L | L1 | d2 | A | |
| 44231511E | KS5-E-1/8a | 14 | 25 | 14 | 9 | 7 | |
| 44231521E | KS5-E-1/4a | 17 | 28 | 14 | 9 | 9 | |
| 44231531E | KS5-E-3/8a | 19 | 28 | 14 | 9 | 9 | |
beidseitig absperrend, Ms blank  nur in Verbindung mit entspr. Gegenstück! |
|||||||
| 44231511EBA | KS5-EBA-1/8a | 14 | 14 | 9 | 7 |  |
|
| 44231521EBA | KS5-EBA-1/4a | 17 | 14 | 9 | 9 | ||
| 44231531EBA | KS5-EBA-3/8a | 19 | 14 | 9 | 9 | ||
| Material: | - Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Edelstahl 1.4205 - Federn, Sprengring: Edelstahl 1.4310 - Kugeln: Edelstahl 1.4034 - Dichtungen: FKM |
| Medium: | Wasser (kein Dampf), neutrale, gasförmige und neutrale und aggressive Medien (Beständigkeit der Dichtungen beachten!), flüssige Medien, Mineralöle, Öl, Kraftstoffe, Lösungsmittel, aggressive Medien, Druckluft, Vakuum (max. -0,96 bar/96%) neutrale und aggressive Medien (Beständigkeit der Dichtungen beachten! |
| Druck: | -0,95 bis 35 bar ** maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor. |
| Temperatur: | -15°C bis max. +200°C |
| Gewinde: | Withworth-Rohrgewinde (BSP) zylindrisch ISO 228 |
| Durchfluss: | 510 l/min (In Verbindung mit beidseitig absperrendem Ventil (BA): 330 l/min) |
| Kompatibel zu: | Parker-Rectus Serie 20, Parker-Rectus Serie 91, Walther Serie 06-003, Festo Baureihe KD2/KS2, IMI-Norgren Serie 232, Aventics Serie CP1-NW 2,7 (Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.) |
 |
