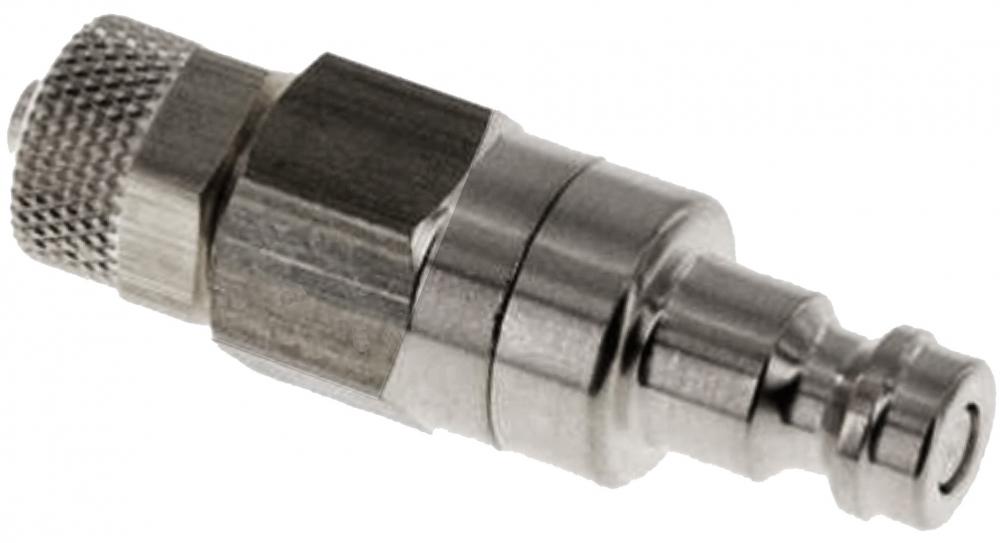

Edelstahl-Kupplungsstecker, Nw 5 (=20mm²) mit Verschraubung

Material:

- Gewindestück, Ventilkörper, Ventil,
Entriegelungshülse:
- Federn, Sprengring:
- Kugeln, Stifte:
- Dichtungen:





Edelstahl 1.4404
Edelstahl 1.4310
Edelstahl 1.4401
FKM/Viton





Medium: neutrale und aggressive Medien (Beständigkeit der Dichtungen beachten!
Druck: 35 bar, Grobvakuum (max. -0,96 bar/96%)
**  maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor.
Temperatur: -15 bis +200°C
Durchfluss: 560 l/min
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch ISO 228
Kompatibel zu: Parker-Rectus Serie 21,  Camozzi, EWO, KANI
(Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.)



Art.-Nr. Typ     D/d G   L  L1 L2 d2 SW
44231611E KS5-E-6/4 M10x1   32  14 17 9 12
44231621E KS5-E-8/6 M12x1   32  14 17 9 12

 d = Schlauch-Innendurchmesser, D = Schlauch-Außendurchmesser
