mit Tülle
  |
|
|||||||

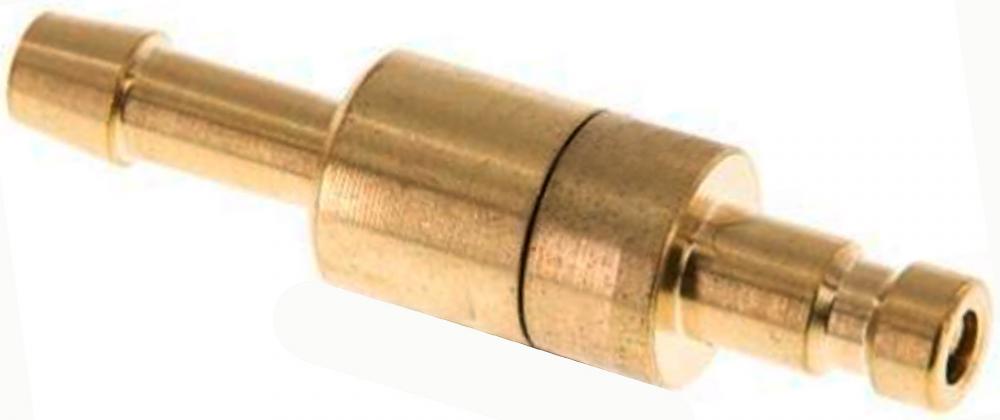

einseitig absperrend, Ms blank  |
||||||||
| Art.-Nr. | Typ d | c | d2 | d3 | L | L1 | L2 | |
| 44228701 | KS2,7-T03 | 4 | 5 | 7 | 24 | 10 | 13 | |
| 44228711 | KS2,7-T04 | 5 | 5 | 7 | 24 | 10 | 13 | |

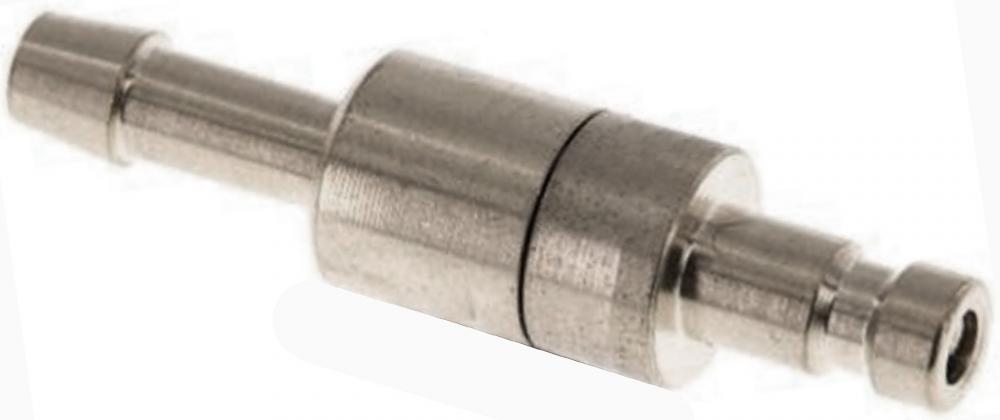

| einseitig absperrend, Ms vernickelt |
||||||||
| 44228703 | KS2,7-M-T03 | 4 | 5 | 7 | 24 | 10 | 13 | |
| 44228713 | KS2,7-M-T04 | 5 | 5 | 7 | 24 | 10 | 13 | |
beidseitig absperrend, Ms blank  nur in Verbindung mit entspr. Gegenstück! |
||||||||
| 44228701BA | KS2,7-BA-T03 | 4 | 5 | 7 | 10 | 13 |  |
|
| 44228711BA | KS2,7-BA-T04 | 5 | 5 | 7 | 10 | 13 | ||
| beidseitig absperrend, Ms vernickelt nur in Verbindung mit entspr. Gegenstück! |
||||||||
| 44228703BA | KS2,7-MBA-T03 | 4 | 5 | 7 | 10 | 13 |  |
|
| 44228713BA | KS2,7-MBA-T04 | 5 | 5 | 7 | 10 | 13 | ||
d = Schlauch-Innendurchmesser
| Einsatzbereich: |
kleinere Druckluftwerkzeuge, Pneumatik, industrielle Nähmaschinen, Medizintechnik, Roboter, Verpackungsmaschinen, Meß‑ und Regeltechnik, Labortechnik, Blutdruckmeßgeräte, Kühlung von Schweißgeräten, Chemie/Pharmazie, Roboter, Textilmaschinen, Rauchanalysegeräte, Dentalbereich, Medizintechnik, Schulsysteme, Fluidik, Schmiersysteme etc. |
| Material: | - Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Ms blank (vern.) - Federn, Sprengring: Edelstahl 1.4310 - Kugeln: Edelstahl 1.4034 - Dichtungen: NBR - Dichtringe (Außengewinde): PVC |
| Medium: | Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Öl, Kraftstoffe, Lösungsmittel, aggressive Medien, Druckluft, Vakuum (max. -0,96 bar/96%) |
| Druck: | 35 bar ** maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor. |
| Temperatur: | -20 bis +100°C |
| Gewinde: | Withworth-Rohrgewinde (BSP) zylindrisch ISO 228 |
| Kompatibel zu: | Parker-Rectus Serie 20, Parker-Rectus Serie 91, Walther Serie 06-003, Festo Baureihe KD2/KS2, IMI-Norgren Serie 232, Aventics Serie CP1-NW 2,7 (Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.) |
 |
