mit Innengewinde

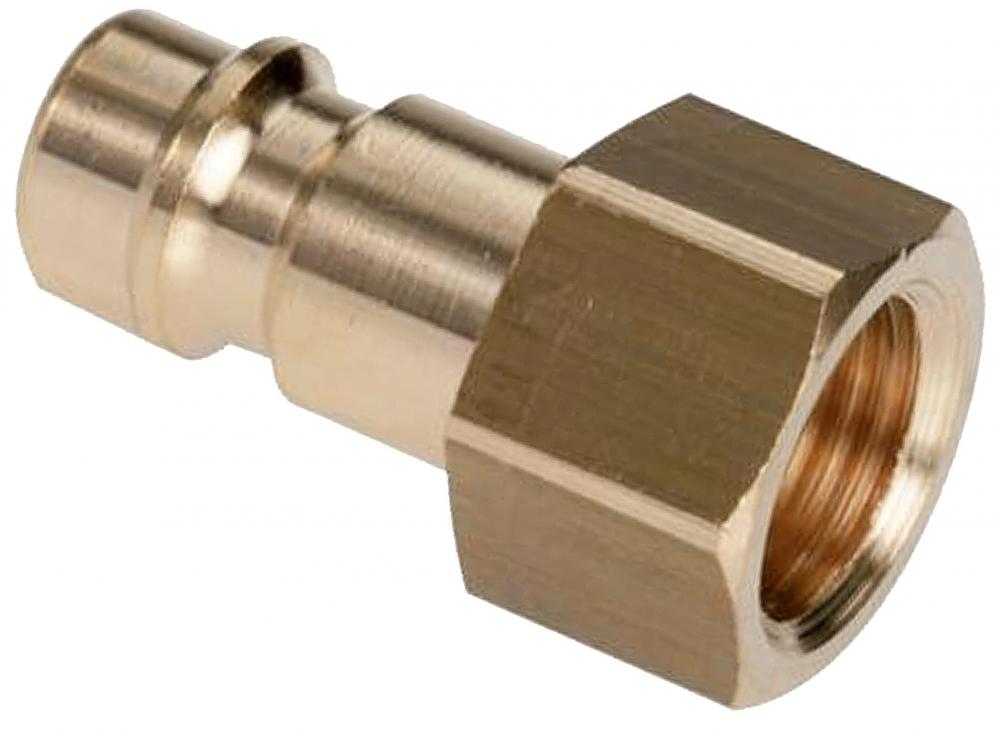

einseitig absperrend, Ms blank
Art.-Nr. Typ   G SW L L1 I  d2
44233610 KS7-1/8a 14 30 20 7 12

44233620 KS7-1/4a 17 33 20 10 12
44233630 KS7-3/8a 19 33 20 10 12
44233640 KS7-1/2a 22 36 20 12 12

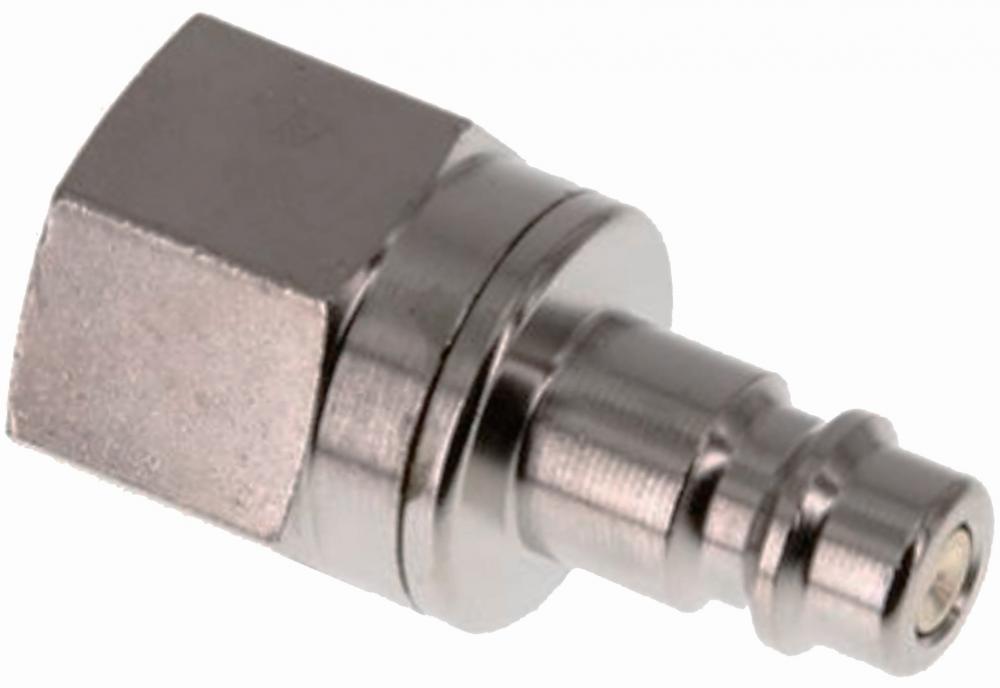

einseitig absperrend, Ms vernickelt
44233612 KS7-M-1/8a 14 31 20 7 12

44233622 KS7-M-1/4a 17 33 20 9 12
44233632 KS7-M-3/8a 19 33 20 9 12
44233642 KS7-M-1/4a 22 33 20 12 12
beidseitig absperrend, Ms blank                nur in Verbindung mit entspr. Gegenstück!
44233610BA KS7-BA-1/8a 14 31 20 7 12
44233620BA KS7-BA-1/4a 17 33 20 9 12
44233630BA KS7-BA-3/8a 19 33 20 9 12
44233640BA KS7-BA-1/2a 22 33 20 12 12
beidseitig absperrend, Ms vernickelt          nur in Verbindung mit entspr. Gegenstück!
44233612BA KS7-MBA-1/8a 14 31 20 7 12
44233622BA KS7-MBA-1/4a 17 33 20 9 12
44233632BA KS7-MBA-3/8a 19 33 20 9 12
44233642BA KS7-MBA-1/2a 22 33 20 12 12

 mit PVC-Dichtring20

Einsatzbereich: Druckluftwerkzeuge, Pneumatik, Hallenversorgung,  etc.
Material: - Gewindestück,
  Ventilkörper, Ventil,
  Entriegelungshülse: Ms blank (vern.)
- Federn, Sprengring: Edelstahl 1.4310
- Kugeln: Edelstahl 1.4034
- Dichtungen: NBR
- Dichtringe (Außengewinde): PVC
Medium: Druckluft, Wasser und andere neutrale Medien
Druck: -0,95 bis 35 bar
**  maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor.
Temperatur: -20 bis +100°C
Durchfluss: Bolzenverriegelung: 1100 l/min
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch ISO 228
Kompatibel zu: Parker-Rectus Serie 25, 26, 1600 und 1625, TEMA Serie 1600, CEJN Serie 320, JWL Serie 520, 530 und 560), Legris Serie 25 und 26), Parker Baureihe PE und PEF, Prevost Serie E ... 07, Festo Baureihe KD4/KS4, IMI-Norgren Serie 238, Aventics Serie CP1-NW 7 / 7,8
(Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.)
