mit Knickschutzverschraubung

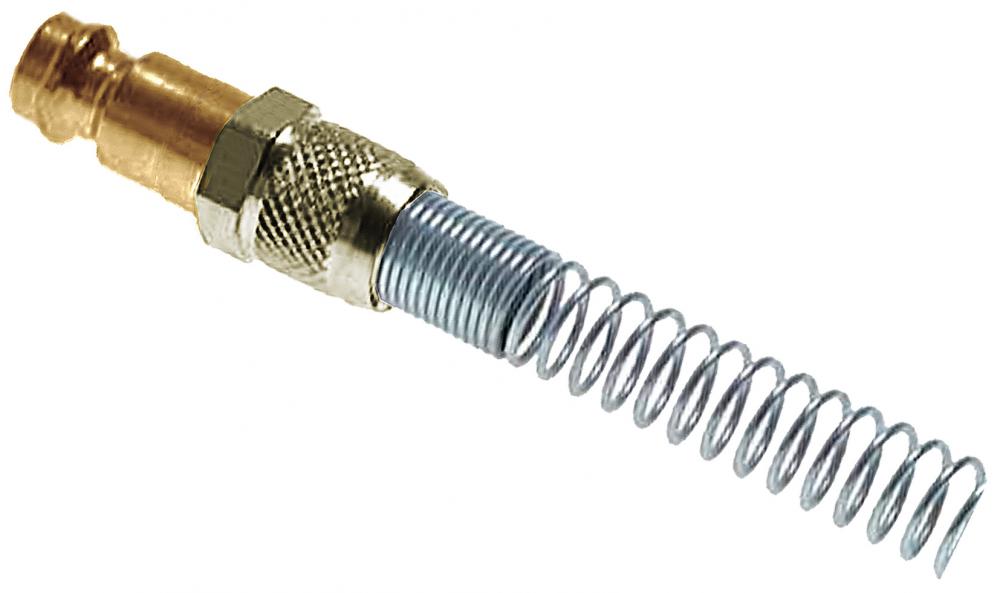

einseitig absperrend, Ms blank
Art.-Nr. Typ   D/d SW SW1 L L1 L2  d2
44233851 KS7- 6/4KS - 9 120 20 13 12
44233861 KS7- 8/6KS - 11 127 20 13 12
44233871 KS7-10/8KS - 13 135 20 17 12
44233881 KS7-12/9KS  * 17 16 142 20 17 12

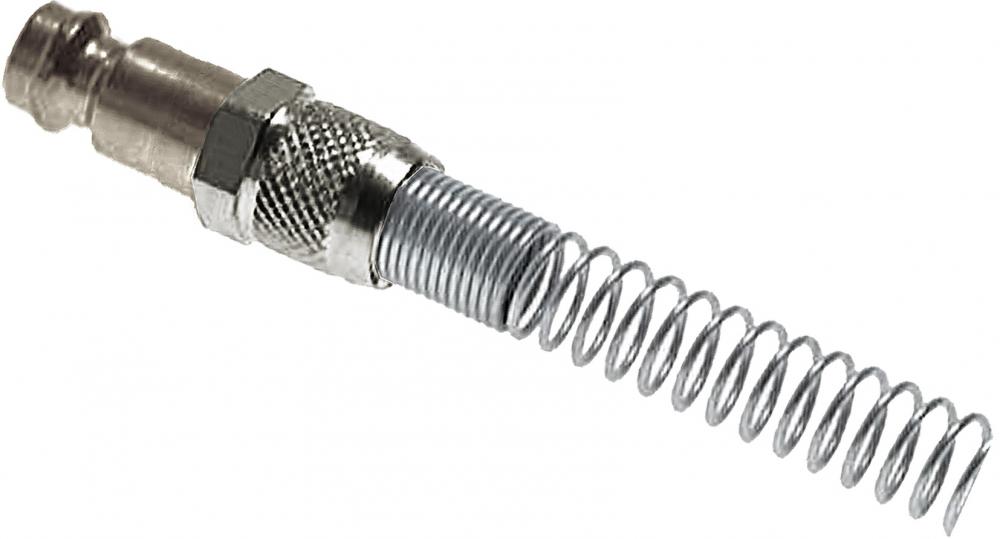

einseitig absperrend, Ms vernickelt
44233853 KS7-M- 6/4KS - 9 120 20 13 12
44233863 KS7-M- 8/6KS - 11 127 20 13 12
44233873 KS7-M-10/8KS - 13 135 20 17 12
44233883 KS7-M-12/9KS  * 17 16 142 20 17 12

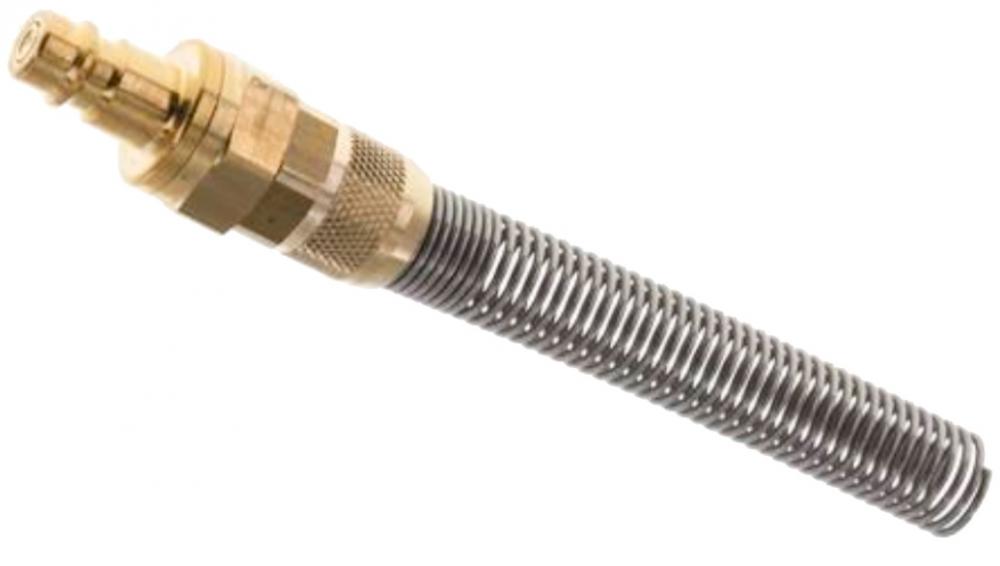

beidseitig absperrend, Ms blank                nur in Verbindung mit entspr. Gegenstück!
44233851BA KS7-BA- 6/4KS   * 22 9   20 13 12
44233861BA KS7-BA- 8/6KS   * 22 11   20 13 12
44233871BA KS7-BA-10/8KS  * 22 13   20 17 12
44233881BA KS7-BA-12/9KS  * 22 16   20 17 12

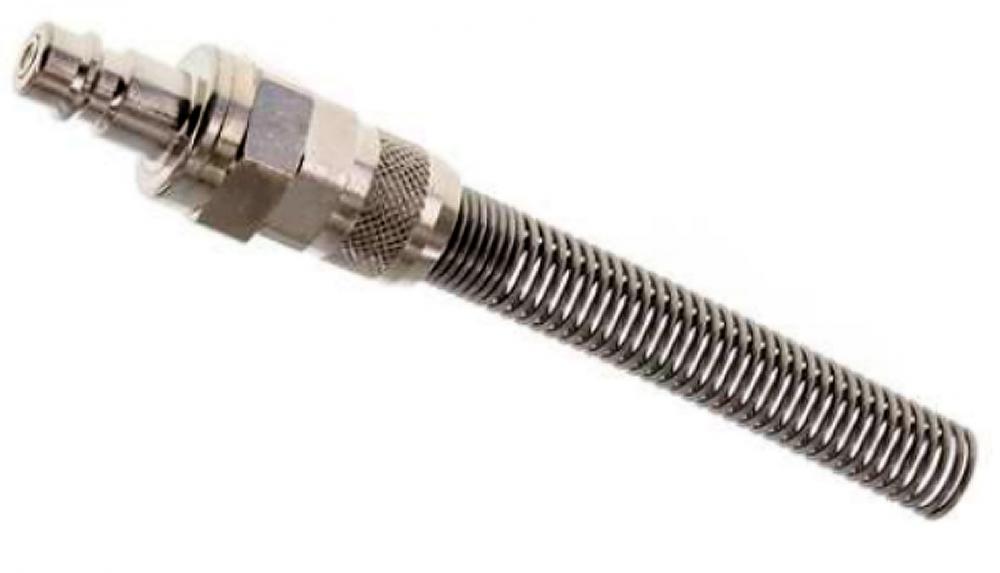

beidseitig absperrend, Ms vernickelt          nur in Verbindung mit entspr. Gegenstück!
44233853BA KS7-MBA- 6/4KS 22 9   20 13 12
44233863BA KS7-MBA- 8/6KS 22 11   20 13 12
44233873BA KS7-MBA-10/8KS 22 13   20 17 12
44233883BA KS7-MBA-12/9KS  * 22 16   20 17 12

   d = Schlauch-Innendurchmesser       * = starre Verschraubung
   D = Schlauch-Außendurchmesser

Einsatzbereich:

Druckluftwerkzeuge, Pneumatik, Hallenversorgung,  etc.

Material: - Gewindestück,
  Ventilkörper, Ventil,
  Entriegelungshülse: Ms blank (vern.)
- Federn, Sprengring: Edelstahl 1.4310
- Kugeln: Edelstahl 1.4034
- Dichtungen: NBR
- Dichtringe (Außengewinde): PVC
Medium: Druckluft, Wasser und andere neutrale Medien
Druck: -0,95 bis 35 bar
**  maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor.
Temperatur: -20 bis +100°C
Durchfluss: Bolzenverriegelung: 1100 l/min
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch ISO 228
Kompatibel zu: Parker-Rectus Serie 25, 26, 1600 und 1625, TEMA Serie 1600, CEJN Serie 320, JWL Serie 520, 530 und 560), Legris Serie 25 und 26), Parker Baureihe PE und PEF, Prevost Serie E ... 07, Festo Baureihe KD4/KS4, IMI-Norgren Serie 238, Aventics Serie CP1-NW 7 / 7,8
(Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.)
