Schalldämpfer aus Sinterbronze mit MS-Gewinde

mit Ms-Gewinde, aufgebördelt, Porosität: ca. 40 µ

Art.-Nr.       G   Typ SW B L A H   44121301 SD-M5-SE 8 4,5 20,0 4 9,0   44121311 SD-1/8-SE 13 8,5 24,0 6 19,0   44121321 SD-1/4-SE 16 11 33,5 7 20,5   44121331 SD-3/8-SE 19 14 42,0 8 26,0   44121341 SD-1/2-SE 24 17 53,0 9 31,0   44121351 SD-3/4-SE 30 21 51,0 10 38,5   44121361 SD- 1 -SE 36 26 61,0 12 45,0



Anwendung:	Dämpfung der Entlüftungs- oder Ansauggeräusche bzw. Grob-Filtrierung der Ansaugluft bei pneumatischen Anwendungen, Filtrierung von Flüssigkeiten
Material:	Dämpfmedium:  kugelige Bronze Bz 90/10 gesintert Gewindesockel:  Messing blank
Porosität:	ca. 40 µ
Medium:	Druckluft, Öle aller Art, Benzin, CO2 und andere neutrale Gase, Süßwasser (mit Einschränkungen), Lösungsmittel
Temperatur:	ab -25°C oxidierende Gase und Luft:    bis +180°C neutrale Gase:                      bis +400°C
Druck:	max. 12 bar
Gewinde:	BSP  (ISO 228), zylindrisch

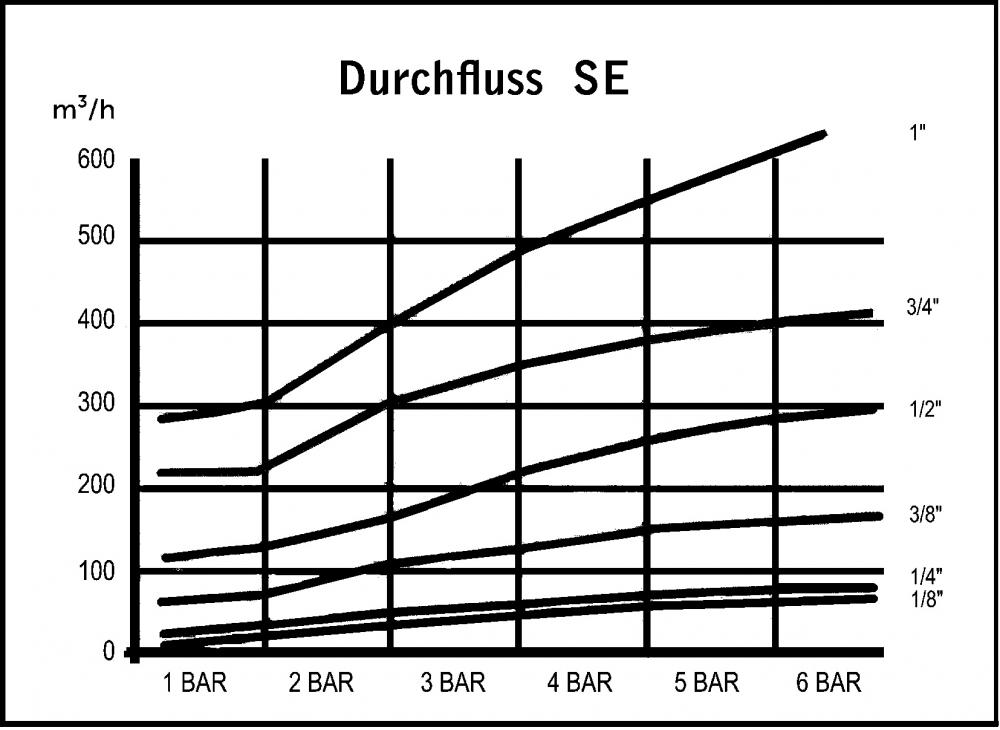

Durchflussdiagramm



Art.-Nr. Typ G SW B L A/I H
441/21301 SD-M5-SE 10 5 20 5 8,0
441/21311 SD-1/8-SE 13 8 24 6 9,0
441/21321 SD-1/4-SE 17 11 33 8 18,0
441/21331 SD-3/8-SE 22 14 44 10 25,5
441/21341 SD-1/2-SE 24 18 49 10 34,0
441/21351 SD-3/4-SE 30 21 57 11 30,0
441/21361 SD- 1 -SE 36 27 72 16 40,0
441/21371 SD-11/4-SE 50 35 83 17 56,0
441/21381 SD-11/2-SE 54 32 108 24 68,0
441/21385 SD- 2 -SE 66 42 120 25 77,0
441/21391 SD-1/8i-SE 13 7 29 6 14,0
