Polyurethan-TRIO-Schlauchspiralen ohne Anschlüsse
 |
|
|||||||||

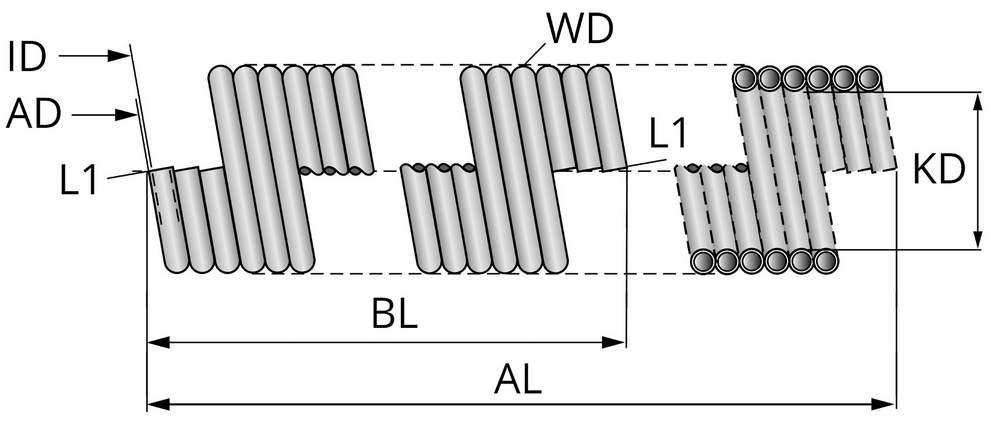

| Art.-Nr. | Typ D/d AL | AD | ID | Wand- stärke |
Arb.- länge in m |
Wickel innen Ø KD |
L1 | Druck bar |
BL | Wendel Anzahl WD |
| 43454011 | PUSP-TRIO-6/4-2,5 | 6 | 3,9 | 1,05 | 2,5 | 40 | 80 | 14 | 460 | 25 |
| 43454021 | PUSP-TRIO-6/4-5,0 | 6 | 3,9 | 1,05 | 5,0 | 40 | 80 | 14 | 920 | 50 |
| 43454111 | PUSP-TRIO-8/6-2,5 | 8 | 5,7 | 1,15 | 2,5 | 50 | 80 | 12 | 490 | 20 |
| 43454121 | PUSP-TRIO-8/6-5,0 | 8 | 5,7 | 1,15 | 5,0 | 50 | 80 | 12 | 980 | 40 |
d=Nenndurchmesser Innen
D=Nenndurchmesser Außen
Standardfarbe: blau/schwarz/natur
| Einsatzbereich: |
allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr |
||||||||||||
| Material: |
Polyester Polyurethan C 98 A |
||||||||||||
| Medium: | Druckluft, Wasser, Öl, Sauerstoff, Ozon - Beständigkeitsliste beachten! | ||||||||||||
| Druck: | siehe Tabelle (jeweils bei +20°C) | ||||||||||||
| Temperatur: | -35 bis +50°C | ||||||||||||
| Toleranzen: |
|
||||||||||||
| Besondere Merkmale: | • geringbleibende Verformung nach Langzeitbelastung, gutes Rückstellvermögen • hohe Zerreißfestigkeit; sehr gute Kälteflexibilität, hohe Abriebfestigkeit • kleiner Biegeradius • geringe Knickverformung • Beständigkeit gegen aliphatische Kohlenwasserstoffe und die meisten Schmieröle • Alterungsbeständigkeit in Sauerstoff und Ozon • Der Werkstoff ist nach EG-Richtlinien recyclebar. |
||||||||||||
| Abminderungsfaktoren bei °C: |
Der empfohlene Arbeitsdruck bei höherer Temperatur als 20°C wird über den Abminderungsfaktor ermittelt:
Abminderungsfaktor x Druck bei 20°C (lt. Tabelle) = empfohlener maximaler Arbeitsdruck Beispiel: Nur Richtwerte! Die Absolutwerte hängen vom Einsatzfall ab und können differieren! |
||||||||||||
