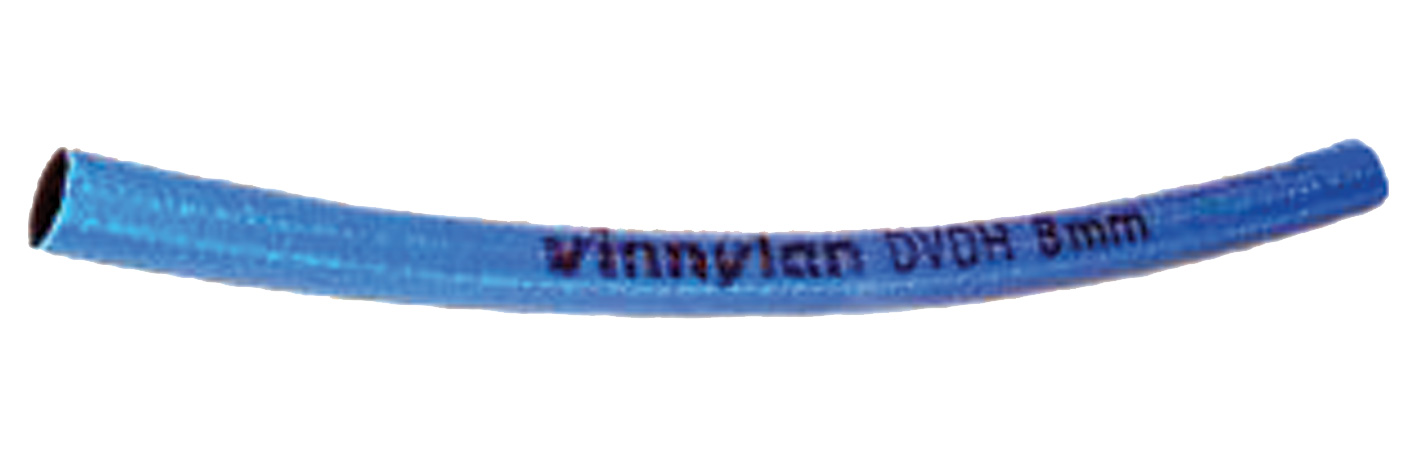

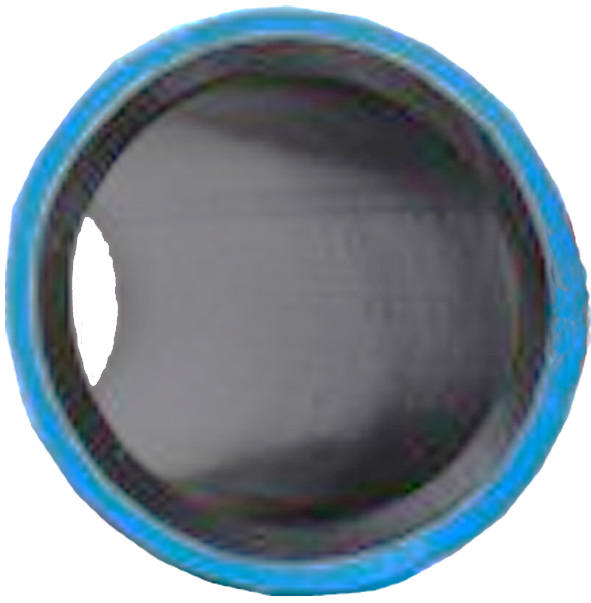

PVC-Schläuche gewebeummantelt DVOH

 PVC-Schläuche DVOH

Art.-Nr. Typ       D/d Farbe D d Wand-
stärke		 Druck
20		 in
30		 bar
40		 bei
50		 °C
60		 Biege-
radius
43618901 DVOH- 6,2/4-blau 6,2 4 1,10 40 37,0 33,0 28,0 21 50
43618921 DVOH- 8,2/6-blau 8,2 6 1,10 38 35,0 31,5 26,5 19 60
43618931 DVOH-10,2/8-blau 10,2 8 1,10 30 27,5 21,0 21,0 15 65
43618941 DVOH-11,6/9-blau 11,6 9 1,30 30 27,5 21,0 21,0 15 70
43618951 DVOH-12,5/10-blau 12,5 10 1,25 24 22,0 17,0 13,0 13 80
43618961 DVOH-15/12,5-blau 15,0 12,5 1,25 18 16,5 12,5 12,5 10 90
43618971 DVOH-17,6/13-blau 17,6 13 2,30 18 16,5 12,5 12,5 10 100

 nur in Rollenlängen zu 50m
 d= Schlauch-Innendurchmesser
 D= Schlauch-Außendurchmesser



Einsatzbereich:

Einsatzbereich: allgemeiner Maschinenbau, Handhabungstechnik, Fördertechnik, Verpackungstechnik
Material:

Polyvinylchlorid (PVC) ca. 76 Shore (DIN 53372)
Medium: Druckluft, Wasser, Gas, bedingt Öl, Benzin, Säuren, Laugen - Beständigkeitsliste beachten!
Temperatur: -20 bis +65°C
Druck: siehe Tabelle
Platzdruck: jeweils ca. das 3,5-fache der Tabelle
Toleranzen:

Innendurchmesser:
Ø 4 - 5mm +0,15
Ø 6 - 8mm +0,20
Ø 9 -10mm +0,25
Ø 12,5-13mm +0,30

Wandstärken:
Ø 4 - 8mm +0,10
Ø 9 -10mm +0,15
Ø 12,5-13mm +0,20
Besondere Merkmale: Es werden keine Spezialverschraubungen benötigt!
Anmerkung: Aufgrund des Gewebes, schrumpft der Schlauch bei Druckbeaufschlagung. Bitte je nach Betriebsdruck bis zu 10% Überlänge einplanen.
