PA-Schlauchspirale mit drehbaren Verschraubungen

Schlauchspiralen aus Polyamid PA 12 PHL

Standardfarbe: blau (andere Farben auf Anfrage)

Einsatzbereich:

Versorgung beweglicher Maschinenteile, Arbeitsplatzversorgung mit Druckluft in allgemeinem Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr
Material:

Polyamid 12 PHL (DIN 73378)
Medium: Druckluft, Grobvakuum, Hydraulikflüssigkeit, Wasser, Öl, Kraftstoffe - Beständigkeitsliste beachten!
Druck: siehe Tabelle (jeweils bei +20°C)
Temperatur: -60 bis +100°C
Toleranzen:
Außendurchmesser: Wandstärken:
Ø 2,5-   8mm +0,07 bis 1,00mm +0,10
Ø 9,0 -13mm +0,10 bis 1,25mm +0,13
Ø14,0-22mm +0,15 bis 1,50mm +0,15
    bis 2,00mm +0,20
Besondere Merkmale: Kein Umherliegen von Schläuchen. Der, wie eine Feder gewickelte Schlauch zieht sich nach dem Entlasten in den Ursprungszustand zurück.
Abminderungsfaktoren bei °C:

Der empfohlene Arbeitsdruck bei höherer Temperatur als 20°C wird über den Abminderungsfaktor ermittelt:

Temperatur: Abminderungsfaktor:
 -60°C bis +23°C 1,00
  30°C 0,87
  40°C 0,74
  50°C 0,64
  60°C 0,57
  70°C 0,52
  80°C 0,47
  90°C 0,44
 100°C 0,36

Abminderungsfaktor x Druck bei 20°C (lt. Tabelle)  = empfohlener maximaler Arbeitsdruck

    Beispiel:
    PA-8/6-natur bei 60°C
    0,57 x 19 bar = 10,8 bar

Nur Richtwerte! Die Absolutwerte hängen vom Einsatzfall ab und können differieren!
Anmerkung:

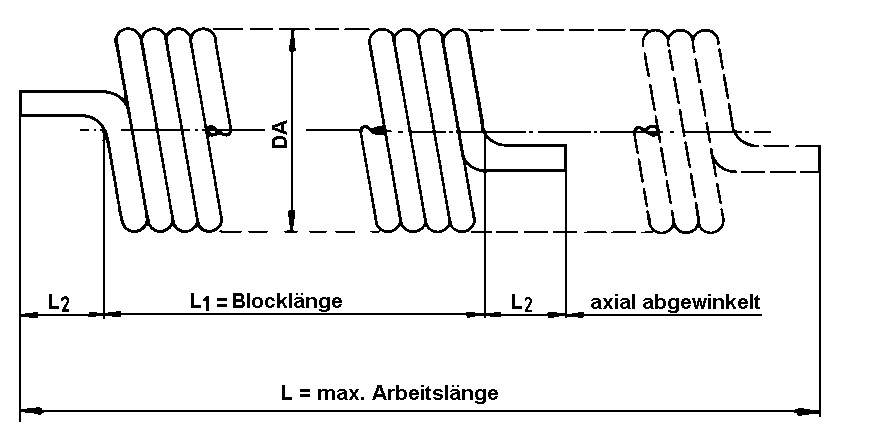

Die Arbeitslängen 2,5m, 5,0m und 7,5m haben zur besseren Handhabung abgewinkelte Enden (axiale Abgänge)
Wickel-Innen-Ø = Innendurchmesser der Wicklung/des Wendels





ZP-PASP
Art.-Nr. Typ     D/d    L D d Wand-
stärke		 DA L1 L2 Druck
bar		 Arb.-
länge		 Wickel
innen
Ø
43420001 PASP-4,3/3- 2,5 4,3 3 0,65 39 195 80 20 2,5 30
43420011 PASP-4,3/3- 5,0 4,3 3 0,65 39 385 80 20 5,0 30
43420021 PASP-4,3/3- 7,5 4,3 3 0,65 39 570 80 20 7,5 30
43420030 PASP-4,3/3-10,0 4,3 3 0,65 39 760 80 20 10,0 30
43420031 PASP-4,3/3-15,0 4,3 3 0,65 39 1140 - 20 15,0 30
43420041 PASP-4,3/3-20,0 4,3 3 0,65 39 1455 - 20 20,0 30
43420101 PASP- 6/4 - 2,5 6 4 1 72 140 80 27 2,5 60
43420111 PASP- 6/4 - 5,0 6 4 1 72 280 80 27 5,0 60
43420115 PASP- 6/4 - 7,5 6 4 1 72 400 80 27 7,5 60
43420120 PASP- 6/4 -10,0 6 4 1 72 560 80 27 10,0 60
43420121 PASP- 6/4 -15,0 6 4 1 72 790 - 27 15,0 60
43420125 PASP- 6/4 -20,0 6 4 1 72 1050 - 27 20,0 60
43420131 PASP- 8/6 - 2,5 8 6 1 96 140 80 19 2,5 80
43420141 PASP- 8/6 - 5,0 8 6 1 96 290 80 19 5,0 80
43420145 PASP- 8/6 - 7,5 8 6 1 96 425 80 19 7,5 80
43420150 PASP- 8/6 -10,0 8 6 1 96 565 80 19 10,0 80
43420151 PASP- 8/6 -15,0 8 6 1 96 825 - 19 15,0 80
43420155 PASP- 8/6 -20,0 8 6 1 96 1120 - 19 20,0 80
43420161 PASP-10/8 - 2,5 10 8 1 110 165 80 15 2,5 90
43420171 PASP-10/8 - 5,0 10 8 1 110 330 80 15 5,0 90
43420175 PASP-10/8 - 7,5 10 8 1 110 495 80 15 7,5 90
43420180 PASP-10/8 -10,0 10 8 1 110 660 80 15 10,0 90
43420181 PASP-10/8 -15,0 10 8 1 110 980 - 15 15,0 90
43420191 PASP-10/8 -20,0 10 8 1 110 1300 - 15 20,0 90
43420201 PASP-12/9 - 2,5 12 9 1,5 114 190 80 19 2,5 90
43420211 PASP-12/9 - 5,0 12 9 1,5 114 380 80 19 5,0 90
43420221 PASP-12/9 - 7,5 12 9 1,5 114 570 80 19 7,5 90
43420230 PASP-12/9 -10,0 12 9 1,5 114 760 80 19 10,0 90
43420231 PASP-12/9 -12,5 12 9 1,5 114 1150 - 19 12,5 90
43420241 PASP-12/9 -17,5 12 9 1,5 114 1350 - 19 17,5 90
43420251 PASP-15/12- 2,5 15 12 1,5 180 160 80 15 2,5 150
43420261 PASP-15/12- 5,0 15 12 1,5 180 320 80 15 5,0 150
43420271 PASP-15/12- 7,5 15 12 1,5 180 480 80 15 7,5 150
43420280 PASP-15/12-10,0 15 12 1,5 180 640 80 15 10,0 150
43420281 PASP-15/12-15,0 15 12 1,5 180 880 - 15 15,0 150
