Mini-Steckverbindungen aus Kunststoff

Gerade Mini-Einschraubverbindung, Ms vern.

Gewinde: zylindrisch mit O‑Ring‑ Dichtung (NBR)

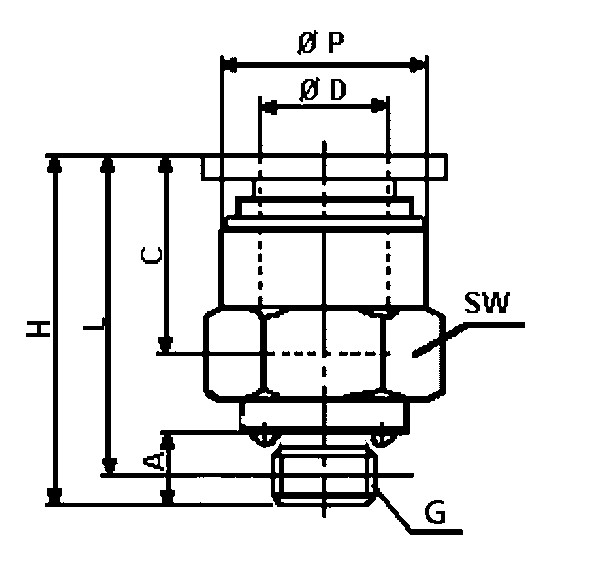

Art.-Nr. Typ       D G B Ø P C A L SW
41451101 851KM-3-M3 15,0 5,5 8,3 3,0 13,5 5,5
41451111 851KM-3-M5 15,6 5,5 8,3 3,5 14,0 8,0
41451121 851KM-3-M6 15,9 5,5 8,3 3,9 14,2 8,0
41451131 851KM-4-M3 17,0 8,0 9,6 3,0 15,6 5,5
41451141 851KM-4-M5 17,0 8,0 9,6 3,5 15,6 8,0
41451151 851KM-4-M6 17,4 8,0 9,6 3,9 15,8 8,0
41451161 851KM-6-M5 17,6 10,0 10,2 3,5 16,1 8,0
41451171 851KM-6-M6 18,0 10,0 10,2 3,9 16,3 8,0
41451181 851KM-6-1/8 20,8 10,0 10,2 8,0 16,8 10,0



Material: Körper:              Ms 58 vernickelt
Dichtungen:       NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C
Druck: 10 bar, Grobvakuum
Gewinde:

BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
BSP konisch  (PTFE-beschichtet)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre

Anmerkungen:

 Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert. Die geraden Einschraubverschraubungen können direkt nebeneinander platziert werden. Alle konischen  Außengewinde werden standardmäßig mit PTFE-Beschichtung versehen. Mini-Fittings werden besonders bei beengten Platzverhältnissen eingesetzt. Die Abmessungen wurden um bis zu 60% gegenüber Standardverschraubungen reduziert.
