Mini-Steckverbindungen aus Kunststoff

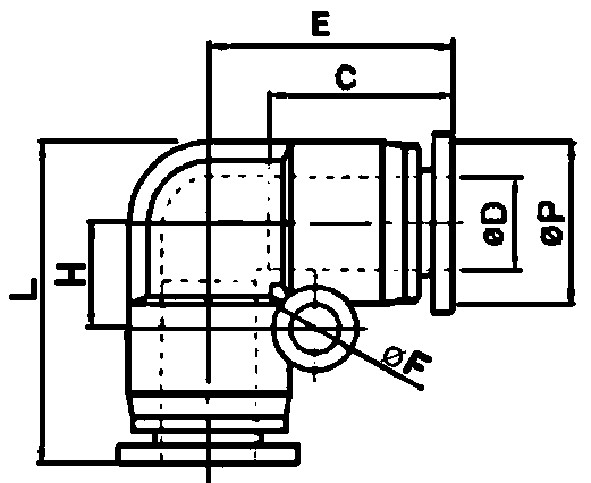

Mini-Winkelverbindung

Art.-Nr. Typ       D B Ø P C E Ø d F
41451401 855KM-3 11,6 6,2 9,3 11,4 3,2 4,7
41451411 855KM-4 15,5 8,1 11,9 14,1 3,2 6,0
41451421 855KM-6 18,4 10,7 12,1 16,1 3,2 7,0



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C
Druck: 10 bar, Grobvakuum
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre

Anmerkungen:

 Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert. Die geraden Einschraubverschraubungen können direkt nebeneinander platziert werden. Alle konischen  Außengewinde werden standardmäßig mit PTFE-Beschichtung versehen. Mini-Fittings werden besonders bei beengten Platzverhältnissen eingesetzt. Die Abmessungen wurden um bis zu 60% gegenüber Standardverschraubungen reduziert.
