Mini-Steckverbindungen aus Kunststoff

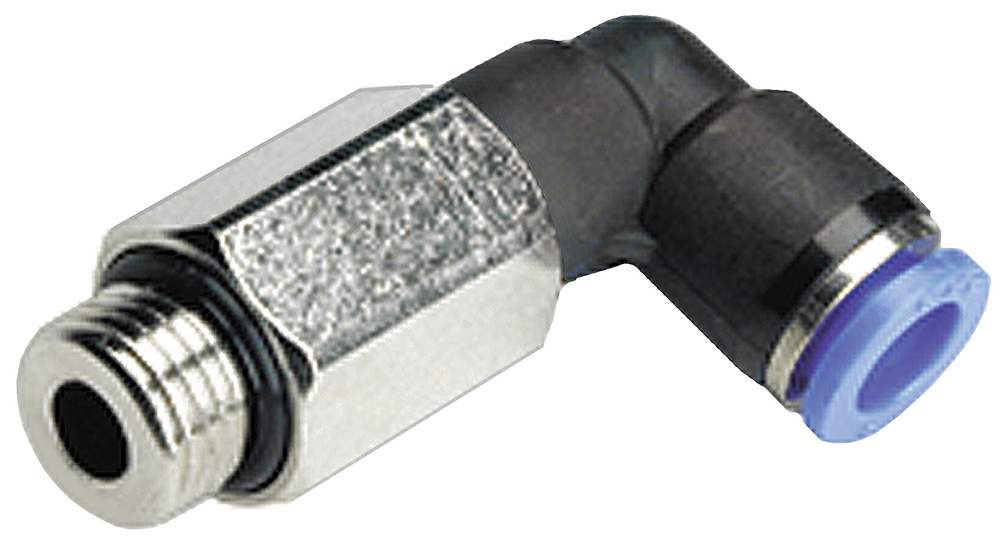

Winkel-Einschraubverbindung, lang    Gewindekörper: Ms vern.

Winkel-Einschraubverbindung, lang    Gewindekörper: Ms vern.

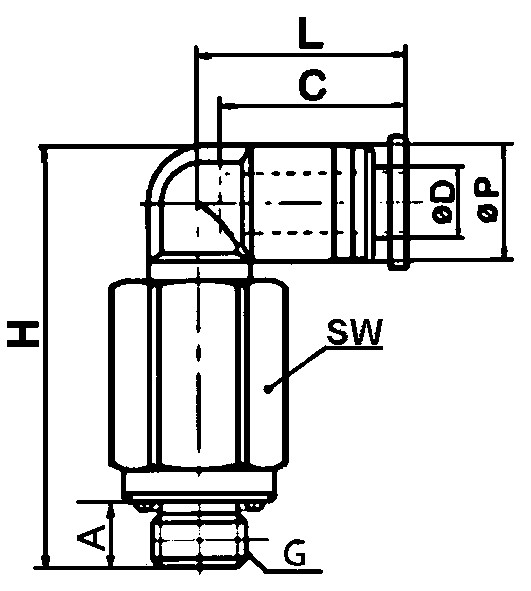

Art.-Nr. Typ          D  G A L Ø P C E SW
41451801 830KML-3-M3 3,0 24,3 6,2 9,3 11,1 5,5
41451811 830KML-3-M5 3,5 23,4 6,2 9,3 11,1 8,0
41451821 830KML-3-M6 3,9 29,5 6,2 9,3 11,1 8,0
41451831 830KML-4-M3 3,0 31,2 8,1 11,9 15,9 5,5
41451841 830KML-4-M5 3,5 29,8 8,1 11,9 15,9 8,0
41451851 830KML-4-M6 3,9 30,2 8,1 11,9 15,9 8,0
41451861 830KML-6-M5 3,5 32,1 10,7 12,1 16,4 8,0
41451871 830KML-6-M6 3,9 38,0 10,7 12,1 16,4 8,0
41451881 830KML-6-1/8 8,0 30,1 10,7 12,1 16,4 10,0



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C
Druck: 10 bar, Grobvakuum
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre

Anmerkungen:

 Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert. Die geraden Einschraubverschraubungen können direkt nebeneinander platziert werden. Alle konischen  Außengewinde werden standardmäßig mit PTFE-Beschichtung versehen. Mini-Fittings werden besonders bei beengten Platzverhältnissen eingesetzt. Die Abmessungen wurden um bis zu 60% gegenüber Standardverschraubungen reduziert.
