Gerade Einschraub-Stoppverbindungen

Gewinde: zylindrisch mit O-Ring-Dichtung (NBR), Ms vern.


Art.-Nr. Typ D G L C A SW
429/20101 SQSKG-4-1/8 26,6 16,0 6 14
429/20111 SQSKG-6-1/8 26,9 17,0 6 14
429/20121 SQSKG-6-1/4 29,4 17,0 8 17
429/20131 SQSKG-8-1/4 33,8 18,5 8 17
429/20141 SQSKG-8-3/8 33,8 18,5 10 21
429/20151 SQSKG-10-3/8 38,3 21,0 10 21
429/20161 SQSKG-12-3/8 46,0 22,0 10 21
429/20171 SQSKG-12-1/2 49,0 22,0 12 24

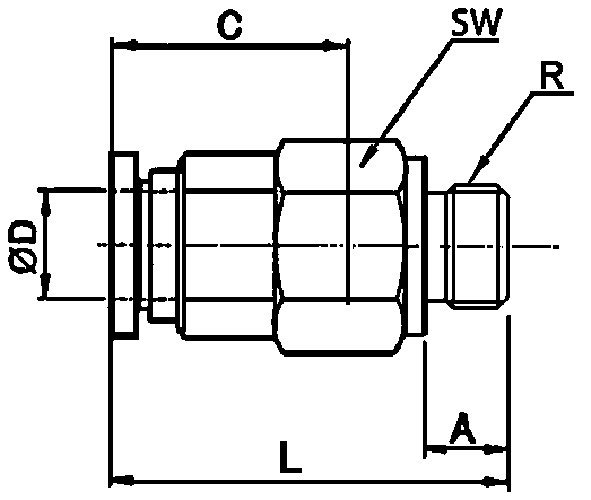

Gerade Einschraub-Stoppverbindungen

Gewinde: konisch mit PTFE-Beschichtung, Gewindekörper Ms vern.

Art.-Nr. Typ    D   R L C A SW
42920201 SQSK-4-1/8K 28,5 15,0 8 10
42920211 SQSK-6-1/8K 27,8 15,5 8 12
42920221 SQSK-6-1/4K 27,8 15,5 11 14
42920231 SQSK-8-1/4K 31,8 16,3 11 14
42920241 SQSK-8-3/8K 31,8 16,3 12 17
42920251 SQSK-10-3/8K 36,1 18,7 12 17
42920261 SQSK-12-3/8K 44,4 27,6 12 21
42920271 SQSK-12-1/2 44,2 27,6 15 21



Winkel-Einschraub-Stoppverbindungen

Gewinde: drehbar, konisch mit PTFE-Beschichtung ,Metallteile: Ms vern.

Art.-Nr. Typ      D  R L B SW
42920301 SQSKL-4-1/8 30,7 24,6 10
42920311 SQSKL-6-1/8 31,9 24,0 12
42920321 SQSKL-6-1/4 31,9 28,0 14
42920331 SQSKL-8-1/4 40,8 31,0 14
42920341 SQSKL-8-3/8 40,8 32,0 17
42920351 SQSKL-10-3/8 47,6 36,0 17
42920361 SQSKL-12-3/8 55,5 38,0 21
42920371 SQSKL-12-1/2 55,5 41,0 21



 Gerade Stoppverbindungen

Art.-Nr. Typ       D L C1 C2
42920501 SQSKG-4 43,2 16,0 16,0
42920511 SQSKG-6 47,7 17,0 17,0
42920521 SQSKG-8 53,4 18,5 18,5
42920531 SQSKG-10 52,9 21,0 21,0
42920541 SQSKG-12 70,9 22,0 22,0



Gerade Schott-Stoppverbindungen

Metallteile: Ms vern.

Art.-Nr. Typ       D       G L C1 C2 G E max.
42920701 SQSKS-4 - M12x1,5 42,9 16,2 15,7 M12x1,5 10
42920711 SQSKS-6 - M14x1,5 46,9 17,1 17,1 M14x1,5 13
42920721 SQSKS-8 - M16x1,5 52,6 18,3 18,3 M16x1,5 16
42920731 SQSKS-10-M20x2,0 59,2 20,4 20,4 M20x2,0 17
42920741 SQSKS-12-M24x2,0 71,8 24,0 23,7 M24x2,0 28
