Y-2-fach-Winkel-Einschraubverbindung     Metallteile: Ms vern.

Gewinde drehbar, zylindrisch mit NBR-O-Ring

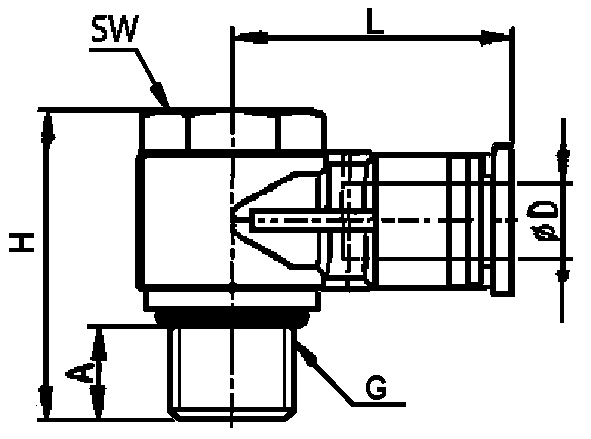

Art.-Nr. Typ    D  G H L   SW  A
41450201 881K-4-M5 20,5 18,6   8 3,5
41450211 881K-6-1/8 29,0 22,0   13 5,0
41450221 881K-8-1/4 37,0 28,1   16 6,0
41450231 881K-10-3/8 43,8 29,6   20 7,0
41450251 881K-12-1/2 43,8 34,9   24 8,5



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Anmerkungen: Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert.
