Steckverbindungen aus Kunststoff

Winkel-Einschraubverbindung, 45°   Gewinde Ms vern.

Gewinde: drehbar, zylindrisch mit O-Ring-Dichtung (NBR)

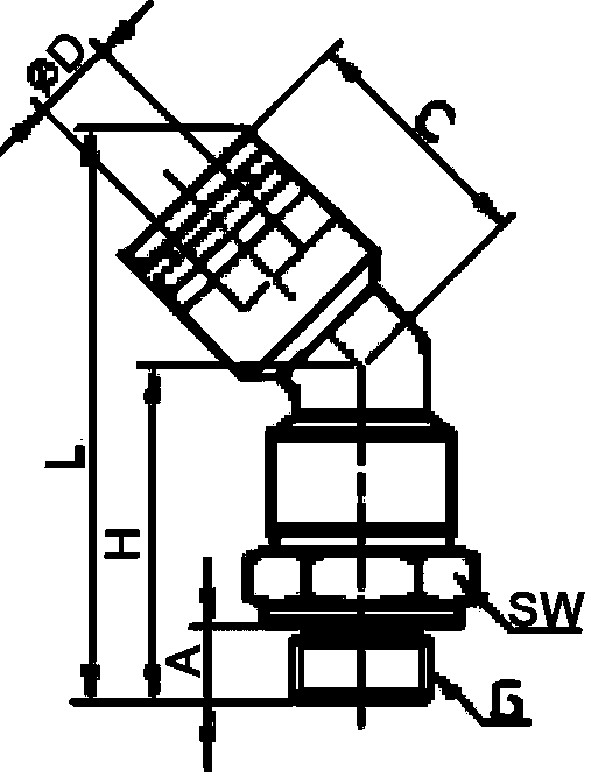

Art.-Nr. Typ         D  G L H A C SW E
41449201 852WDK-4-M5 34,7 22 4,0 16,4 10 15,1
41449211 852WDK-4-1/8 39,0 22,7 7,5 16,4 14 15,1
41449221 852WDK-4-1/4 41,5 25,7 9,5 16,4 17 15,1
41449231 852WDK-6-M5 36,1 21,9 4,0 18,0 12 16,0
41449241 852WDK-6-1/8 42,0 24,4 7,5 18,0 14 16,0
41449251 852WDK-6-1/4 44,5 26,9 9,5 18,0 17 16,0
41449261 852WDK-6-3/8 46,0 28,4 10,5 18,0 20 16,0
41449271 852WDK-8-1/8 47,5 27,6 7,5 20,9 14 18,1
41449281 852WDK-8-1/4 50,0 29,6 9,5 20,9 17 18,1
41449291 852WDK-8-3/8 51,5 31,1 10,5 20,9 20 18,1
41449301 852WDK-8-1/2 55,5 34,6 13,5 20,9 24 18,1
41449311 852WDK-10-1/8 53,1 30,2 7,5 23,5 17 20,4
41449321 852WDK-10-1/4 55,1 32,2 9,5 23,5 17 20,4
41449331 852WDK-10-3/8 56,6 33,2 10,5 23,5 20 20,4
41449341 852WDK-10-1/2 60,6 36,7 13,5 23,5 24 20,4
41449351 852WDK-12-1/4 61,4 35,2 9,5 26,3 21 23,2
41449361 852WDK-12-3/8 62,4 36,2 10,5 26,3 21 23,2
41449371 852WDK-12-1/2 66,4 39,2 13,5 26,3 24 23,2



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Anmerkungen: Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert.
