Steckverbindungen aus Kunststoff

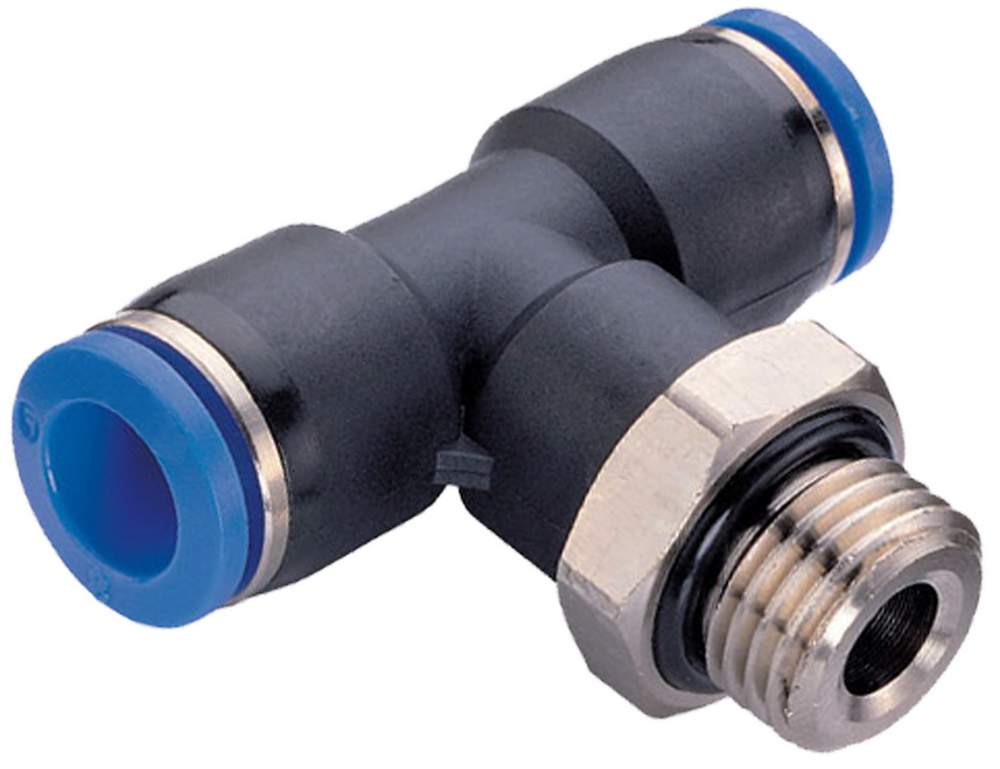

T-Einschraubverbindung    Gewinde Ms vern.

Gewinde: drehbar, zylindrisch mit O-Ring-Dichtung (NBR)

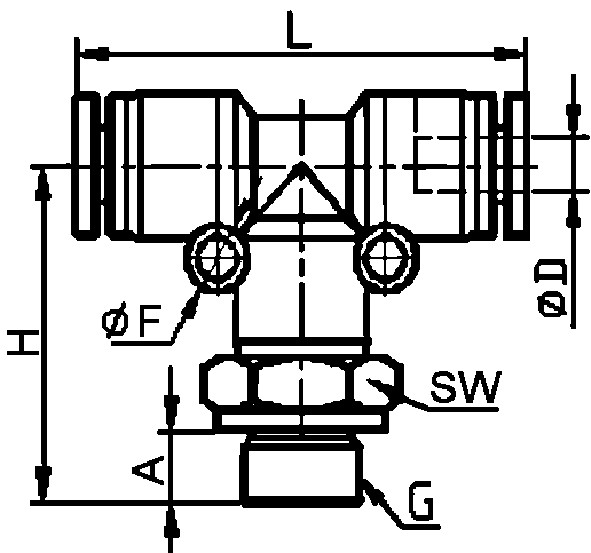

Art.-Nr. Typ    D G SW   L E B
41442601 821K-4-M5 10   37,0 22,5 4,0
41442611 821K-4-1/8 14   37,4 25,5 5,5
41442621 821K-4-1/4 17   37,4 28,0 7,5
41442661 821K-6-M5 12   38,6 23,5 4,0
41442671 821K-6-1/8 14   39,2 26,0 5,5
41442681 821K-6-1/4 17   39,2 28,5 7,5
41442691 821K-6-3/8 20   39,2 30,0 8,5
414426913 821K-6-1/2 24   39,2 34,0 11,0
41442701 821K-8-1/8 14   45,5 29,0 5,5
41442711 821K-8-1/4 17   45,5 31,5 7,5
41442721 821K-8-3/8 20   45,5 33,0 8,5
414427213 821K-8-1/2 24   45,5 37,0 11,0
41442731 821K-10-1/8 17   56,3 34,5 5,5
41442741 821K-10-1/4 17   56,3 36,5 7,5
41442751 821K-10-3/8 20   56,3 38,0 8,5
41442761 821K-10-1/2 24   56,3 42,0 11,0
41442771 821K-12-1/4 21   59,2 38,0 7,5
41442781 821K-12-3/8 21   59,2 39,0 8,5
41442791 821K-12-1/2 24   59,2 43,0 11,0
414427913 821K-16-3/8 24   66,0 41,5 8,5
414427915 821K-16-1/2 24   66,0 45,5 11,0



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Anmerkungen: Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert.
