Steck-Verteiler, einschraubbar    Gewindekörper: Ms vern.

Gewinde drehbar, zylindrisch mit O-Ring-Dichtung (NBR)

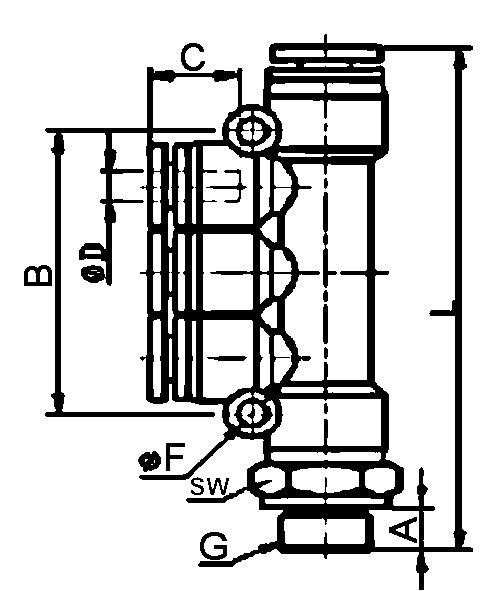

Art.-Nr. Typ      D  N D1  G SW Ød L B C A
41447051 8545K- 6 -3x4-1/8 14 3,2 64,2 5,5 16,0 36
41447101 8545K- 8 -3x4-1/4 17 3,2 70,7 7,5 18,1 42
41447151 8545K- 8 -3x6-1/4 17 3,2 71,1 7,5 18,1 42
41447201 8545K-10-3x8-3/8 20 3,2 91,8 8,5 20,4 48



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
Gewinde: BSP zyl. mit O‑Ring‑Dichtung (ISO 228)
Metrisch (ISO R/262)
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Anmerkungen: Alle zylindrischen Außengewinde werden standardmäßig mit wiederverwendbarer O‑Ring-Dichtung geliefert.
