Steckverbindungen aus Kunststoff

Einpresskartusche

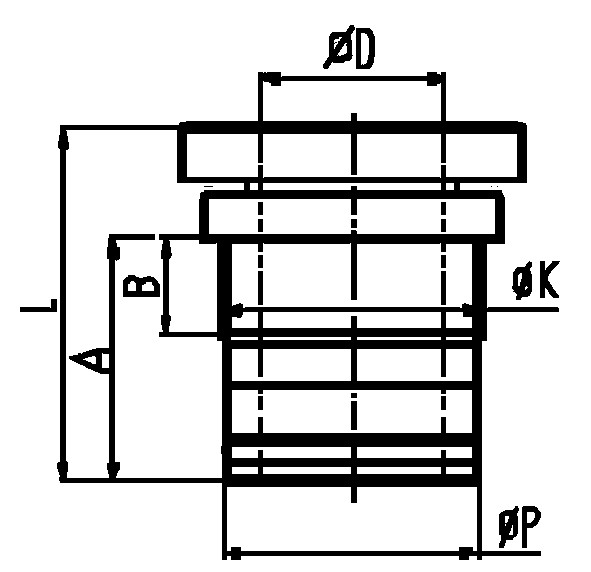

Art.-Nr. Typ    D B A ØP ØK L
41449601 899K-4 2,4 7,3 8,1 8,0 11,5
41449611 899K-6 2,5 7,8 10,1 10,0 12,4
41449621 899K-8 3,5 9,2 12,1 12,0 14,0
41449631 899K-10 4,0 10,3 15,1 15,0 15,6
41449641 899K-12 4,7 12,3 17,8 17,6 17,9
41449651 899K-16 4,8 12,6 20,9 21,4 19,1



Material: Gehäuse:          PBT (schwarz) / Ms 58 vernickelt
Dichtungen:      NBR (Perbunan)
Spannzange:     Edelstahl
Lösering:           POM blau

Medium: Druckluft und andere neutrale Medien
Temperatur: -20°C bis max. +80°C
Druck: -0,95 bis 20 bar
zul. Toleranz [mm]: Rohr / Schlauch- Du 4-5mm: - 0,07/+0,05
                         Du 6-14mm: - 0,10/+0,05
Verwendbare Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
