Steck-Blockventile

3/2-Wege-Absperrventil Typ KVAP

geschlossen entlüftet

Eingang Steckverbindung, Ausgang Außengewinde

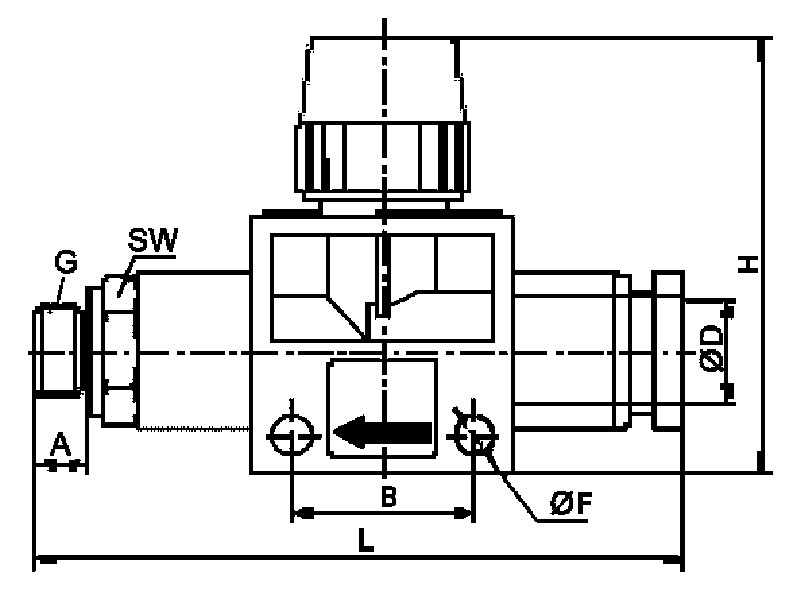

Art.-Nr. Typ    D  G B A Ød H L C
42923001 KVAP-6-1/8 5,5 16,5 4,2 14,0 58,3 41,5
42923011 KVAP-6-1/4 7,5 16,5 4,2 17,0 60,8 41,5
42923021 KVAP-6-3/8 8,5 16,5 4,2 20,0 62,3 41,5
42923031 KVAP-8-1/8 5,5 16,5 4,2 14,0 59,3 41,5
42923041 KVAP-8-1/4 7,5 16,5 4,2 17,0 61,3 41,5
42923051 KVAP-8-3/8 8,5 16,5 4,2 20,0 62,8 41,5
42923061 KVAP-10-1/4 7,5 21,5 4,2 17,0 72,8 46,0
42923071 KVAP-10-3/8 8,5 21,5 4,2 20,0 73,8 46,0
42923081 KVAP-10-1/2 11,0 21,5 4,2 24,0 77,3 46,0
42923091 KVAP-12-1/4 7,5 21,5 4,2 17,0 73,6 46,0
42923101 KVAP-12-3/8 8,5 21,5 4,2 20,0 74,6 46,0
42923111 KVAP-12-1/2 11,0 21,5 4,2 24,0 77,6 46,0



Anwendung: Eine 90°-Drehung des Griffes sperrt die Leitung und öffnet die Entlüftung unterhalb des Drehgriffs
Material: Gehäuse:            PBT (schwarz) / Ms 58 vernickelt
Dichtungen:        NBR (Perbunan)
Spannzange:       Edelstahl
Führungsring:     Zink-Druckguss
Lösering:             POM (blau)
Gewinde-O-Ring: NBR
Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C (max. 15 bar)
Arbeitsdruck: bis 10bar, Grobvakuum
Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Gewinde: zylindrisch mit O-Ring-Dichtung (NBR)
