Steckverbindungen aus Messing vernickelt, Lösering schwarz

Winkeleinschraubverbindung, lang

Gewinde zylindrisch, drehbar mit O-Ring-Dichtung (NBR)

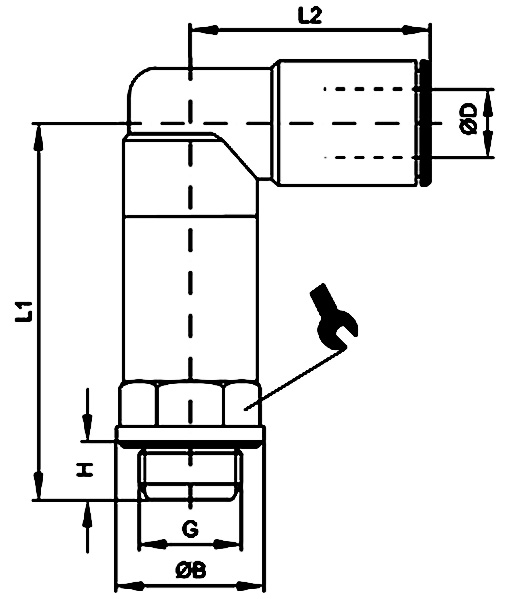

Art.-Nr. Typ        D  G ØB H L1 L2 SW
 41432111L 730ML-4-M5 8 4 24 18 9
 41432121L 730ML-4-1/8 13 5,5 32,5 20 13
 41432131L 730ML-4-1/4 16 6,5 36,5 20 13
 41432171L 730ML-6-M5 8 4 24 21 9
 41432181L 730ML-6-1/8 13 6 33 21,5 13
 41432191L 730ML-6-1/4 16 6,5 36,5 21,5 13
 41432201L 730ML-8-1/8 13 6 33 23,5 13
 41432211L 730ML-8-1/4 16 6,5 37 23,5 13
 41432221L 730ML-8-3/8 20 9 34,5 23,5 16
 41432231L 730ML-10-1/4 16 6,5 37 26,5 16
 41432241L 730ML-10-3/8 20 9 38 26,5 16



Medium: Druckluft und andere neutrale Medien, die mit den Materialien der Bauteile verträglich sind

Temperatur: ‑20°C bis + 80°C
Druck: 18 bar (1800KPa), Vakuum 98%, abhängig vom Druckbereich des eingesetzten Schlauches
zul. Toleranz [mm]:

für Leitungen nach ISO 14743
Toleranzen für Außen-Ø
4 bis 8: ±0,1
Toleranzen für Außen-Ø
10 bis 14: ±0,15 (PU)
10 bis 14: ±0,1 (PA)
Gewinde:

zyl. Gew. DIN EN ISO 228
kon. Gew. DIN EN 10226 (DIN 2999)
metr. Gew. DIN ISO 261

zylindrisch mit O-Ring-Abdichtung
Werkstoffe: Gehäuse Messing vernickelt
Dichtungen aus NBR
Spannzange aus Edelstahl
Druckring schwarz		 CW614N und CW617N
silikonfreie Mischung
AISI 316L
aus Kunststoff
Schläuche: empfohlene Materialien: PU, PA
Material: Gehäuse:         Ms 58 vernickelt
Dichtungen:     NBR (Perbunan)
Spannzange:    Edelstahl
Lösering:         Alu schwarz		 CW614N und CW617N
silikonfreie Mischung
AISI 316L
aus Kunststoff
