Edelstahl-Magnetventile (Sitz)

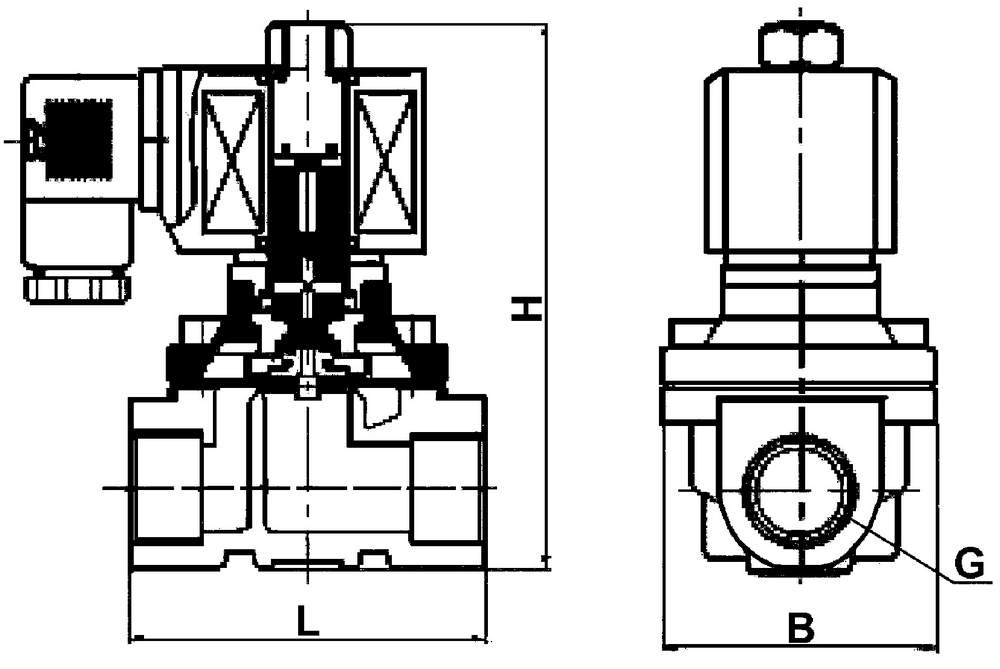

2/2-Wege-Edelstahl-Magnetventil Type MSZE

zwangsgesteuert, NC, mit Spule und Gerätesteckdose
                  Die letzte Ziffer der Artikelnummer
                  bezeichnet die Spannung:
                  1 230V/50-60 Hz AC
                  2 24V/50-60 Hz AC
                  3 24V/= DC
                  7 12V/= DC
                  I
Art.-Nr.     I Typ       Wege G  NW    V /Hz  *Kv-Wert
l/min		  Leistungs-
aufnahme
AC(Anzug)		 Leistungs-
aufnahme
 AC(Halten)		 Leistungs-
aufnahme
DC
427517431 MVZE-NC-2/2-3/8-13-230/50  68  60VA 24VA 20W
427517441 MVZE-NC-2/2-1/2-13-230/50  68  60VA 24VA 20W
427517451 MVZE-NC-2/2-3/4-20-230/50  108  60VA 24VA 20W
427517461 MVZE-NC-2/2- 1  -25-230/50  171  60VA 24VA 20W
427517471 MVZE-NC-2/2-11/4-35-230/50  313  90VA 36VA 45W
427517481 MVZE-NC-2/2-11/2-40-230/50  427  90VA 36VA 45W
427517491 MVZE-NC-2/2- 2  -50-230/50  684  90VA 36VA 45W

*Kv-Wert Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x P Eingang, wenn P Ausgang < P Eingang/2 (P Eingang und P Ausgang sind Absolutwerte in bar.)



Anwendung: Durch Schalten der Magnetspule wird der Mediumstrom geschlossen (NO) oder geöffnet (NC), der die Servoleitung schaltet.
Material: Körper:          Edelstahl 1.4408
Dichtungen:  FKM-Viton®
Innenteile:     Edelstahl
Medium: Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf Anfrage
Temperatur: -20°C bis +130°C
Druck: DC: 0 - 6 bar, AC: 0 - 10 bar
Gewinde: Withworth Rohrgewinde (BSP) zylindrisch
Betätigungsart: stromlos geschlossen (NC)
Einbaulage: mit stehendem Magneten
