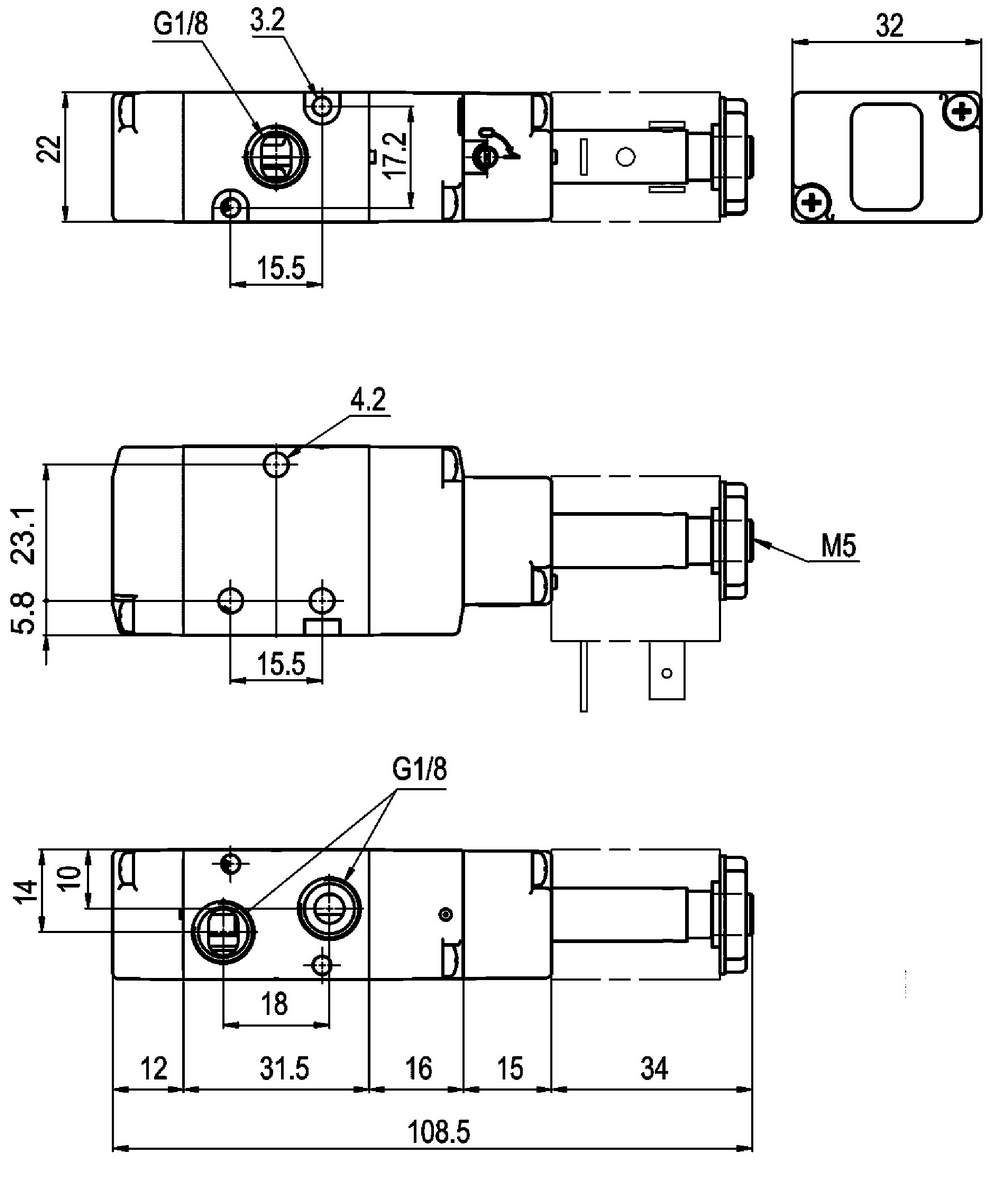

3/2-Wege-Magnetventil G 1/8“ DN 6,5 mm

Federrückstellung, mit 1 Magnetspule
mit Handnotbetätigung und Gerätesteckdose

                  Die letzte Ziffer der Artikelnummer
                  bezeichnet die Spannung:
                  1 = 230V/50-60 Hz AC
                  2
= 24V/50-60 Hz AC
                  3
= 24V/= DC
                  4
= 110V/50-60 Hz AC
                  5
= 110V/= DC
                  6
= 48V/50-60 Hz AC
                  I
Leistungsaufnahme:

Einschaltleistung:
2,5W-AC = 7,5VA

Halteleistung:
2,5W-AC = 3,5VA
DC = 2,5W

Art.-Nr.     I Typ          G           V/Hz DN Durchfluß
Nl/min
stromlos geschlossen
428350111 MVA-325-1/8EF-230/50EFNC 6,5 650
stromlos geöffnet
428350151 MVA-321-1/8EF-230/50EFNO 6,5 650

 mit zwei Spulen als Impulsventil auf Anfrage



Anwendung: Durch Schalten der Magnetspule wird der Mediumstrom gelenkt.
Material: Gehäuse: Aluminium-Druckguß, Endstücke Kunststoff (Farbe: grau)
Dichtungen: NBR, selbstschmierend (-15°C bis +90°C)
Schieber: behandeltes Aluminium
Distanzstücke: Delrin (Polyamid)
Bauart: Kolbenschieber
Medium: gefilterte Luft oder neutrale Gase
Temperatur: (Medium): -15 bis +50°C
Schmierung: nicht unbedingt erforderlich
Betriebsdruck: 1,5 bis 10 bar (servogesteuert)
Gewinde: Withworth Rohrgewinde (BSP) zylindrisch
Zyklen: 800'
Betätigungsart: stromlos geschlossen NC (Normal geöffnet -NO- lieferbar)
Einschaltdauer: 100%ED
Schutzart: IP 65
Anmerkung: Handhilfsbetätigung serienmäßig
