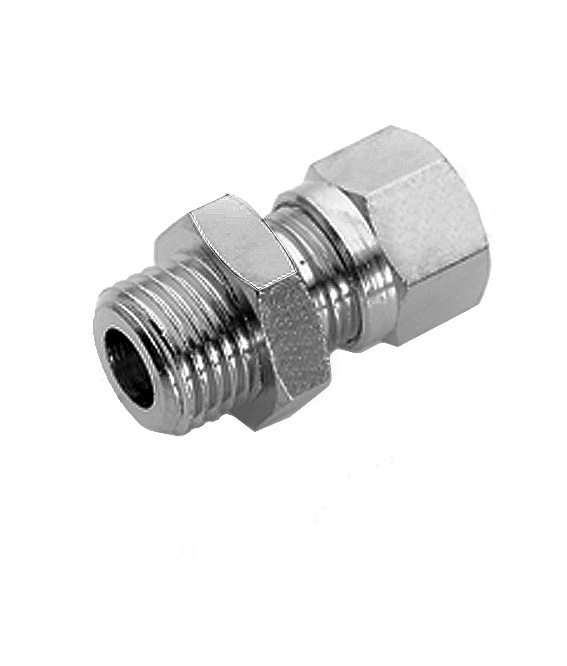

Gerade Einschraub-Schneidringverschraubung
Gewinde zylindriscch
 |
|
||||

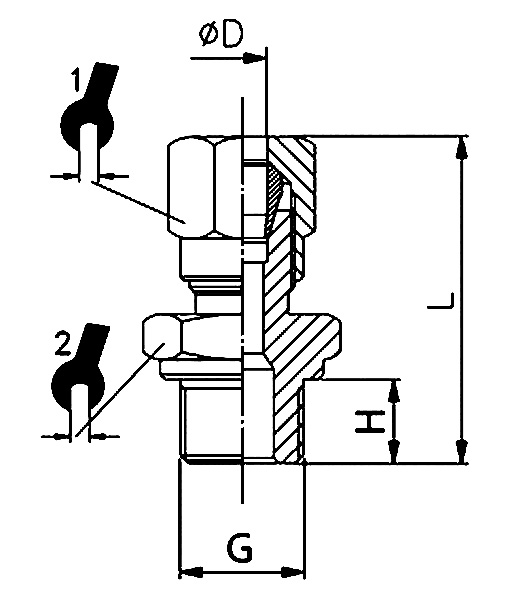

| Art.-Nr. | Typ D G |
H | L | SW 1 | SW 2 |
| 41600031 | 651M-4-1/8 | 6 | 25 | 10 | 14 |
| 41600041 | 651M-6-1/8 | 6 | 26 | 12 | 13 |
| 41600051 | 651M-6-1/4 | 8 | 29,5 | 12 | 17 |
| 41600081 | 651M-8-1/8 | 6 | 27,5 | 14 | 14 |
| 41600091 | 651M-8-1/4 | 8 | 30 | 14 | 17 |
| 41600131 | 651M-10-1/4 | 8 | 34,5 | 19 | 17 |
| 41600141 | 651M-10-3/8 | 9 | 36 | 19 | 19 |
| 41600181 | 651M-12-3/8 | 10 | 40 | 22 | 22 |
| 41600191 | 651M-10-1/2 | 12 | 42 | 22 | 27 |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Gewinde | zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999) |
|
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
