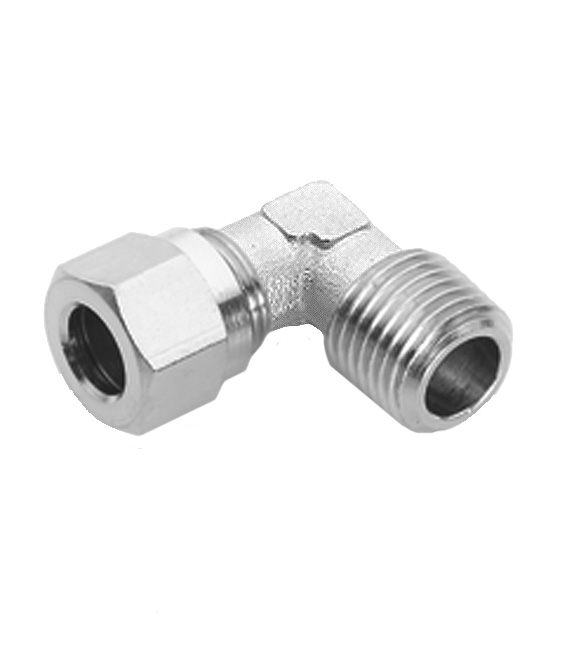

Winkeleinschraub-Schneidringverschraubung
Gewinde konisch, starr
 |
|
||||
| Art.-Nr. | Typ D R |
H | L | SW 1 | SW 2 |
| 41601035 | 650M-4-1/8K | 8 | 16 | 21 | 9 |
| 41601045 | 650M-6-1/8K | 8 | 16 | 22 | 9 |
| 41601055 | 650M-6-1/4K | 11 | 202 | 24,5 | 11 |
| 41601085 | 650M-8-1/8K | 8 | 17 | 24 | 11 |
| 41601095 | 650M-8-1/4K | 11 | 20 | 24 | 11 |
| 41601105 | 650M-8-3/8K | 11,5 | 24 | 27 | 13 |
| 41601135 | 650M-10-1/4K | 11 | 23,5 | 32 | 13 |
| 41601145 | 650M-10-3/8K | 11,5 | 24 | 32 | 13 |
| 41601155 | 650M-10-1/2K | 14 | 28,5 | 34 | 15 |
| 41601285 | 650M-12-3/8K | 11,5 | 25,5 | 34,5 | 15 |
| 41601195 | 650M-12-1/2K | 14 | 28,5 | 34,5 | 15 |
| 41601235 | 650M-14-1/2K | 14 | 30 | 38 | 17 |
| 41601275 | 650M-15-1/2K | 14 | 30 | 38 | 17 |
| 41601315 | 650M-16-1/2K | 14 | 31,5 | 39,5 | 19 |
| 41601345 | 650M-18-1/2K | 14 | 34 | 44 | 22 |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Gewinde | zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999) |
|
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
