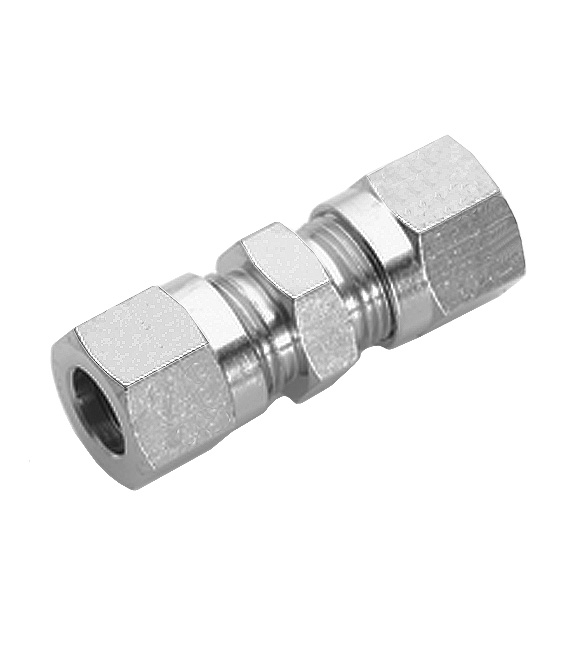

Gerade Schneidringverschraubung
 |
 |
|||
| Art.-Nr. | Typ D R |
L | SW 1 | SW 2 |
| 41602211 | 658M-4 | 34 | 10 | 10 |
| 41602221 | 658M-6 | 35 | 12 | 12 |
| 41602231 | 658M-8 | 38,5 | 14 | 14 |
| 41602241 | 658M-10 | 47,5 | 191 | 17 |
| 41602251 | 658M-12 | 46 | 22 | 19 |
| 41602261 | 658M-14 | 53 | 27 | 24 |
| 41602271 | 658M-15 | 50 | 27 | 24 |
| 41602281 | 658M-16 | 51,5 | 30 | 24 |
| 41602291 | 658M-18 | 54 | 32 | 26 |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
