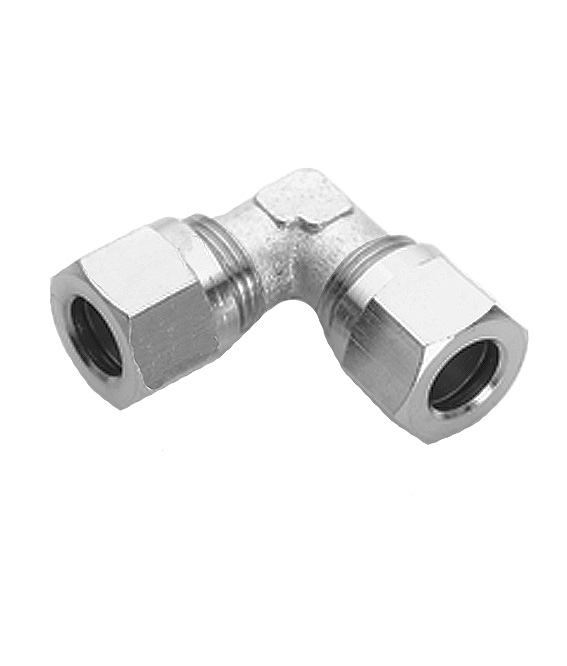

Winkel-Schneidringverschraubung
 |
|
|||
| Art.-Nr. | Typ D |
L1 | SW 1 | SW 2 |
| 41602611 | 655M-4 | 21 | 10 | 9 |
| 41602621 | 655M-6 | 23 | 12 | 9 |
| 41602631 | 655M-8 | 24 | 14 | 11 |
| 41602641 | 655M-10 | 32 | 19 | 13 |
| 41602651 | 655M-12 | 34,5 | 22 | 15 |
| 41602661 | 655M-14 | 38 | 27 | 17 |
| 41602671 | 655M-15 | 38 | 227 | 17 |
| 41602681 | 655M-16 | 39,5 | 30 | 19 |
| 41602691 | 655M-18 | 44 | 32 | 22 |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Gewinde | zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999) |
|
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
