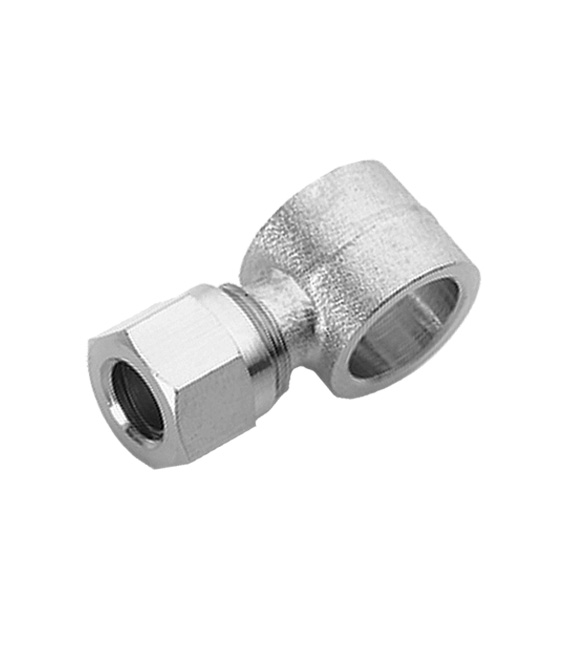

Schneidring-Schwenkringstück





Art.-Nr. Typ    D  G
ØA L1 L2 SW
 41603611 661M-4-1/8 10 14,5 24,5 10
 41603631 661M-6-1/8 10 14,5 26,5 12
 41603641 661M-6-1/4 13 14,5 28,5 12
 41603671 661M-8-1/8 10 14,5 25,5 14
 41603681 661M-8-1/4 13 14,5 28 14



– Messingverschraubungen
– hohe Druckbelastbarkeit durch Schneidring und Mutter
– Schneidringe nach DIN 3861
– Überwurfmuttern nach DIN 3870
– Korrosionsschutz durch Vernickelung
– für Rohrdurchmesser von 4 bis 18mm
– Anschlussgrößen von 1/8“ bis 1/2“



Betriebstemperatur max. +150°C abhängig von Temperaturbereich des
eingesetzten Schlauches/Rohres
Betriebsdruck bis 60 bar abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur
Werkstoffe Körper und Überwurfmutter Messing vernickelt
Schneidring Messing blank



CW614N und CW617N
CW614N

Gewinde zyl. Gew. DIN EN ISO 228
kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999)

Medium pneumatische, ölhydraulische und hydraulische Kreisläufe
Schläuche/ Rohre geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung
