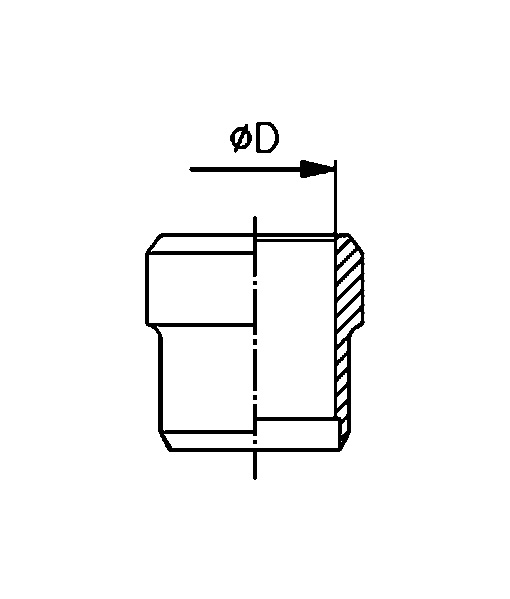

Schneidring
 |
|
||
| Art.-Nr. | Typ D |
ØD | |
| 41603011 | 671U-4 | 4 | |
| 41603021 | 671U-6 | 6 | |
| 41603031 | 671U-8 | 8 | |
| 41603041 | 671U-10 | 10 | |
| 41603051 | 671U-12 | 12 | |
| 41603061 | 671U-14 | 14 | |
| 41603071 | 671U-15 | 15 | |
| 41603081 | 671U-16 | 16 | |
| 41603091 | 671U-18 | 18 | |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Gewinde | zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999) |
|
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
